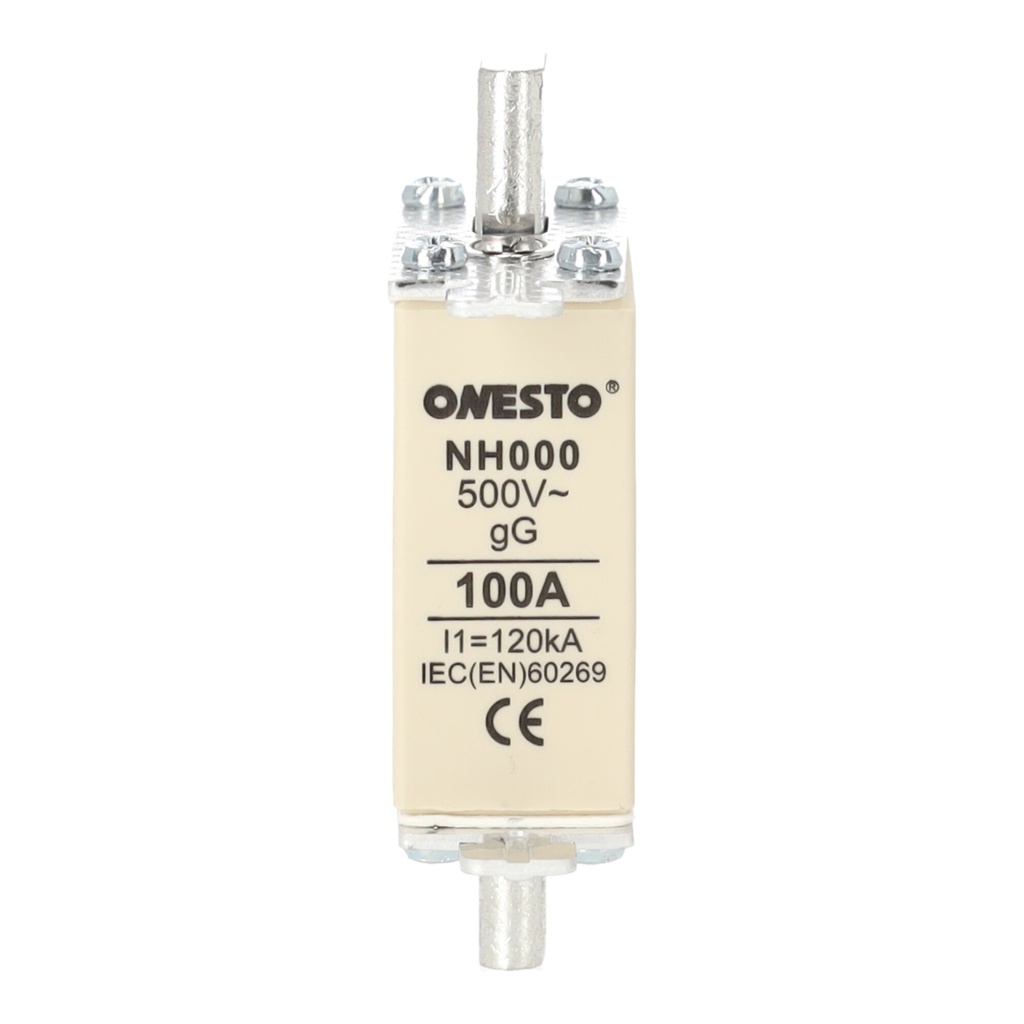

Wkładka bezpiecznikowa NH000 gG Onesto 100 A 500 V AC

Wkładka bezpiecznikowa NH000 gG Onesto 100 A 500 V AC to wkładka bezpiecznikowa topikowa NH000 o kategorii użytkowej gG, prądzie znamionowym 100 A i napięciu znamionowym 500 V AC, ze zdolnością wyłączania 120 kA. Chroni przewody i urządzenia w sieciach niskiego napięcia przed skutkami przeciążeń i zwarć; producent wskazuje zgodność z normą IEC/EN 60269.

Charakterystyka gG (dawniej gL) zapewnia ochronę pełnozakresową, a wysoka zdolność wyłączania pozwala stosować wkładkę jako zabezpieczenie dobezpieczające aparatów modułowych w rozdzielnicach o dużym prądzie zwarciowym.

Dane techniczne

• Rodzaj aparatu: wkładka bezpiecznikowa topikowa
• Rozmiar wkładki: NH000
• Kategoria użytkowa: gG
• Prąd znamionowy In: 100 A
• Napięcie znamionowe Ue: 500 V AC
• Zdolność wyłączania: 120 kA
• Norma: IEC/EN 60269
• Oznakowanie CE: tak
• Masa: 0,135 kg

Zastosowanie

• zabezpieczenie linii zasilających i odpływów w rozdzielnicach niskiego napięcia,
• rozłączniki bezpiecznikowe listwowe i podstawy NH000 w złączach kablowych i rozdzielnicach budynkowych,
• zabezpieczenie po stronie AC falowników fotowoltaicznych i magazynów energii (dobór prądu wg dokumentacji urządzenia),
• dobezpieczenie wyłączników nadprądowych i układów kompensacji mocy biernej.

Montaż

• Pracę wykonuj przy odłączonym napięciu i po sprawdzeniu jego braku — wkładek NH nie wymienia się pod obciążeniem.
• Osadź wkładkę w podstawie lub rozłączniku bezpiecznikowym NH000 przystosowanym do napięcia 500 V AC.
• Do wkładania i wyjmowania używaj uchwytu (chwytaka) do wkładek NH z osłoną przedramienia.
• Sprawdź pełne osadzenie styków nożowych i zamknij osłony; opisz prąd znamionowy wkładki (100 A) na rozdzielnicy.

Informacje dotyczące bezpieczeństwa

• Montaż i wymianę wykonuje osoba z uprawnieniami elektrycznymi, w środkach ochrony indywidualnej.
• Nie przekraczaj napięcia 500 V AC ani prądu znamionowego 100 A; wkładka nie jest przeznaczona do obwodów prądu stałego.
• Spodziewany prąd zwarciowy w miejscu instalacji nie może przekraczać zdolności wyłączania 120 kA.
• Przepaloną wkładkę wymieniaj na wkładkę tego samego rozmiaru, kategorii i prądu; nie naprawiaj wkładek.
• Nie stosuj wkładki z uszkodzonym korpusem lub skorodowanymi stykami; przechowuj w suchym miejscu.

PowerGO dostarcza wkładki NH w ramach kompletnych rozwiązań: projektuje i buduje rozdzielnice nn, realizuje instalacje fotowoltaiczne i magazyny energii oraz dobiera i uruchamia kompensatory mocy biernej SVG — z doborem zabezpieczeń i selektywności.
