Harmoniczne i rezonans: jak nie „wysadzić" instalacji

Bezpieczny dobór i strojenie baterii w środowisku VFD/LED

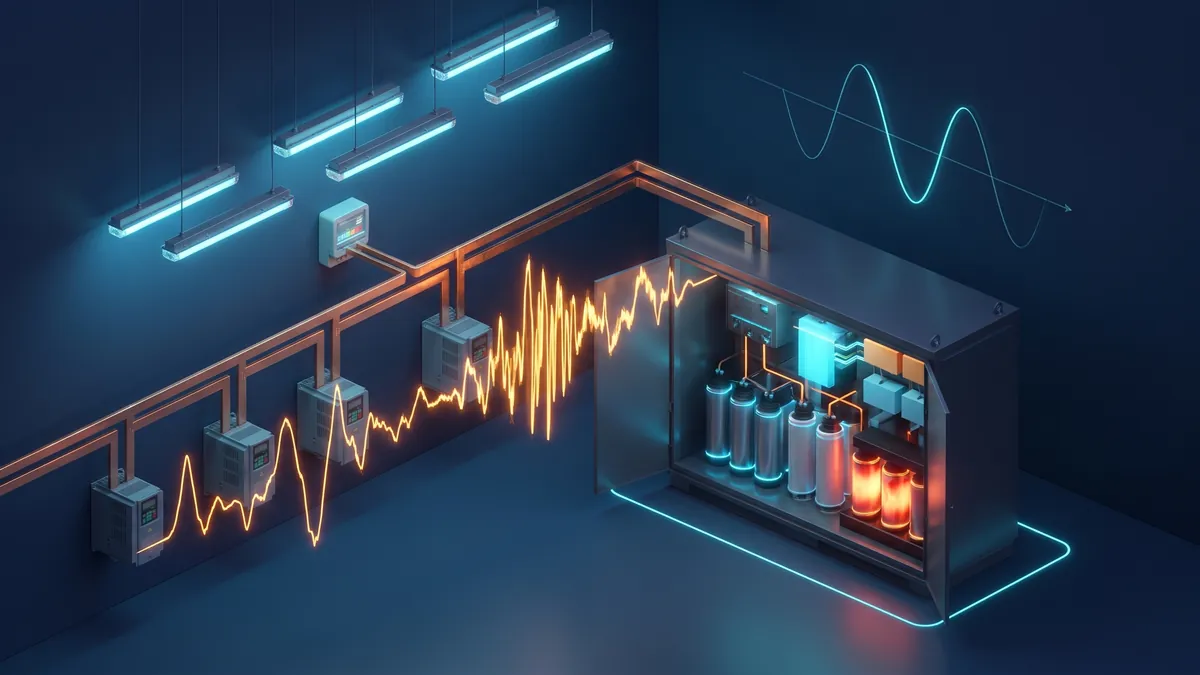

Klasyczna bateria kondensatorów do kompensacji mocy biernej to sprawdzona i tania technologia — dopóki sieć jest „czysta". W nowoczesnym zakładzie tak już nie jest. Napędy o zmiennej częstotliwości, falowniki PV, zasilacze impulsowe i oświetlenie LED sprawiają, że prąd pobierany z sieci jest silnie odkształcony. W takim środowisku nieprzemyślane dołączenie kondensatorów potrafi nie tyle poprawić współczynnik mocy, co doprowadzić do przegrzania i awarii baterii, dławików czy nawet transformatora. Poniżej tłumaczymy mechanizm rezonansu równoległego i pokazujemy, jak dobierać kompensację, żeby nie „wysadzić" instalacji.

Skąd biorą się harmoniczne

Harmoniczne to składowe prądu i napięcia o częstotliwościach będących wielokrotnością częstotliwości podstawowej (50 Hz). Powstają wszędzie tam, gdzie odbiornik pobiera prąd nieliniowo — czyli nie proporcjonalnie do przyłożonego napięcia. Do typowych źródeł należą:

  • Napędy VFD i falowniki — prostownik wejściowy pobiera prąd impulsami, generując silne harmoniczne rzędu 5, 7, 11 i 13.
  • Zasilacze impulsowe (SMPS) — obecne w komputerach, serwerach, sterownikach; dominują harmoniczne nieparzyste.
  • Oświetlenie LED — masowo instalowane driver'y LED, każdy z małym prostownikiem, w skali zakładu dają istotny wkład, zwłaszcza w 3. i 5. harmoniczną.
  • Prostowniki i ładowarki — 6-pulsowe układy generują klasyczny „grzebień" 5, 7, 11, 13.

W układach trójfazowych symetrycznych dominują harmoniczne rzędu 6k±1, czyli właśnie 5, 7, 11, 13. To dlatego strojenie filtrów projektuje się przede wszystkim wokół 5. harmonicznej (250 Hz) jako pierwszej i zwykle najsilniejszej.

Rezonans równoległy: cichy zabójca baterii

Kondensator kompensacyjny nigdy nie pracuje sam. Widzi „z góry" indukcyjność sieci i transformatora zasilającego. Pojemność baterii (C) i indukcyjność źródła (L) tworzą razem obwód rezonansu równoległego o częstotliwości własnej. W uproszczeniu częstotliwość ta rośnie, gdy moc zwarciowa sieci jest duża, a maleje, gdy dokładamy więcej pojemności.

Problem pojawia się, gdy częstotliwość rezonansu własnego wypadnie blisko którejś z obecnych w sieci harmonicznych. Wtedy impedancja układu widziana dla tej harmonicznej gwałtownie rośnie, a niewielki prąd harmoniczny odbiornika wywołuje wielokrotnie większe prądy krążące między kondensatorem a siecią. Skutki:

  • przeciążenie i przegrzewanie kondensatorów (prąd rośnie z częstotliwością),
  • przegrzewanie i przyspieszone starzenie transformatora,
  • wzrost odkształcenia napięcia (THDu) i zakłócenia pracy innych odbiorników,
  • zadziałanie zabezpieczeń, pęcznienie i rozszczelnienie kondensatorów, w skrajnym przypadku ich rozerwanie.

Kluczowa obserwacja: rezonans nie „tworzy" nowych harmonicznych — on wzmacnia te, które już są. Dlatego dwie identyczne baterie w dwóch różnych sieciach mogą zachować się zupełnie inaczej.

Dlaczego zwykłe (nieodstrojone) baterie to ryzyko

Bateria bez dławików to czysta pojemność. Jej impedancja maleje wraz z częstotliwością, więc dla harmonicznych działa jak „przyciągacz" — chętnie przyjmuje prądy odkształcone. W sieci z istotnym udziałem VFD i LED nieodstrojona bateria:

  • staje się drogą najmniejszego oporu dla harmonicznych i przeciąża się,
  • przesuwa częstotliwość rezonansu w rejon 5. lub 7. harmonicznej wraz z załączaniem kolejnych stopni,
  • zmienia ryzyko dynamicznie — co stopień regulatora, to inny punkt rezonansu.

Zasada praktyczna: jeśli THDi w punkcie przyłączenia przekracza kilka–kilkanaście procent, standardowej, nieodstrojonej baterii po prostu się nie stosuje.

Rozwiązania: dławiki detuned, AHF i SVG

Baterie dławikowe (detuned)

Do każdego stopnia kondensatorów dodaje się dławik szeregowy. Para dławik–kondensator tworzy obwód szeregowy o własnej częstotliwości strojenia, dobranej poniżej 5. harmonicznej. Dzięki temu dla 250 Hz i wyżej cały stopień ma charakter indukcyjny — nie może wejść w rezonans równoległy z siecią i nie przyciąga harmonicznych.

Strojenie opisuje współczynnik p (procent mocy dławika względem kondensatora):

  • p = 7% → częstotliwość strojenia ok. 189 Hz (rząd ~3,78),
  • p = 5,67% → częstotliwość strojenia ok. 210 Hz (rząd ~4,2),
  • p = 14% → ok. 134 Hz — stosowane, gdy w sieci jest istotna 3. harmoniczna.

Przykład liczbowy (wartości przykładowe): częstotliwość strojenia liczymy z zależności f = 50 Hz / √p. Dla p = 7% (0,07): √0,07 ≈ 0,2646, więc f ≈ 50 / 0,2646 ≈ 189 Hz. Dla p = 5,67% (0,0567): √0,0567 ≈ 0,2381, więc f ≈ 50 / 0,2381 ≈ 210 Hz. W obu przypadkach częstotliwość leży bezpiecznie poniżej 250 Hz.

Aktywne filtry harmonicznych (AHF)

AHF to układ energoelektroniczny, który w czasie rzeczywistym mierzy prąd odkształcony i wstrzykuje prąd w przeciwfazie, aktywnie „kasując" harmoniczne. Nie zawiera baterii kondensatorów w klasycznym sensie, więc nie tworzy obwodu rezonansu równoległego. AHF stosujemy tam, gdzie THDi jest wysokie, widmo szerokie (wiele rzędów), a wymagania odbioru (np. sieć zakładowa z wrażliwą elektroniką) są ostre.

Kompensatory SVG/ASVG

SVG (statyczny generator mocy biernej) kompensuje moc bierną falownikowo, bez przełączania stopni kondensatorów. Reaguje w milisekundach, płynnie, i — co kluczowe w tym kontekście — nie wnosi ryzyka rezonansu, bo nie dokłada do sieci pojemności podatnej na wzbudzenie. Wersje ASVG łączą kompensację mocy biernej z aktywnym tłumieniem harmonicznych.

Jak sprawdzić ryzyko przed doborem

Decyzji nie podejmuje się „na oko". Zanim dobierzemy kompensację, wykonujemy:

  • Pomiar THD prądu i napięcia (THDi, THDu) analizatorem jakości energii w punkcie przyłączenia, z rejestracją widma poszczególnych harmonicznych i profilu obciążenia w czasie.
  • Analizę rezonansową — na podstawie mocy zwarciowej sieci, danych transformatora i planowanej mocy baterii wyznaczamy przewidywaną częstotliwość rezonansu dla każdego stopnia i sprawdzamy odległość od harmonicznych 5, 7, 11, 13.
  • Bilans mocy biernej i dynamiki — czy potrzebna jest kompensacja szybka (SVG), czy wystarczy stopniowa dławikowa.

Dopiero taki komplet danych pozwala świadomie wybrać: bateria detuned (p=7% lub 5,67%), AHF, SVG/ASVG albo rozwiązanie hybrydowe.

Co dalej

Jeśli w Twoim zakładzie pracują napędy VFD, farma falowników PV lub masowe oświetlenie LED, a rozważasz baterię kondensatorów — najpierw zmierz sieć. To najtańszy sposób, by uniknąć kosztownej awarii.
