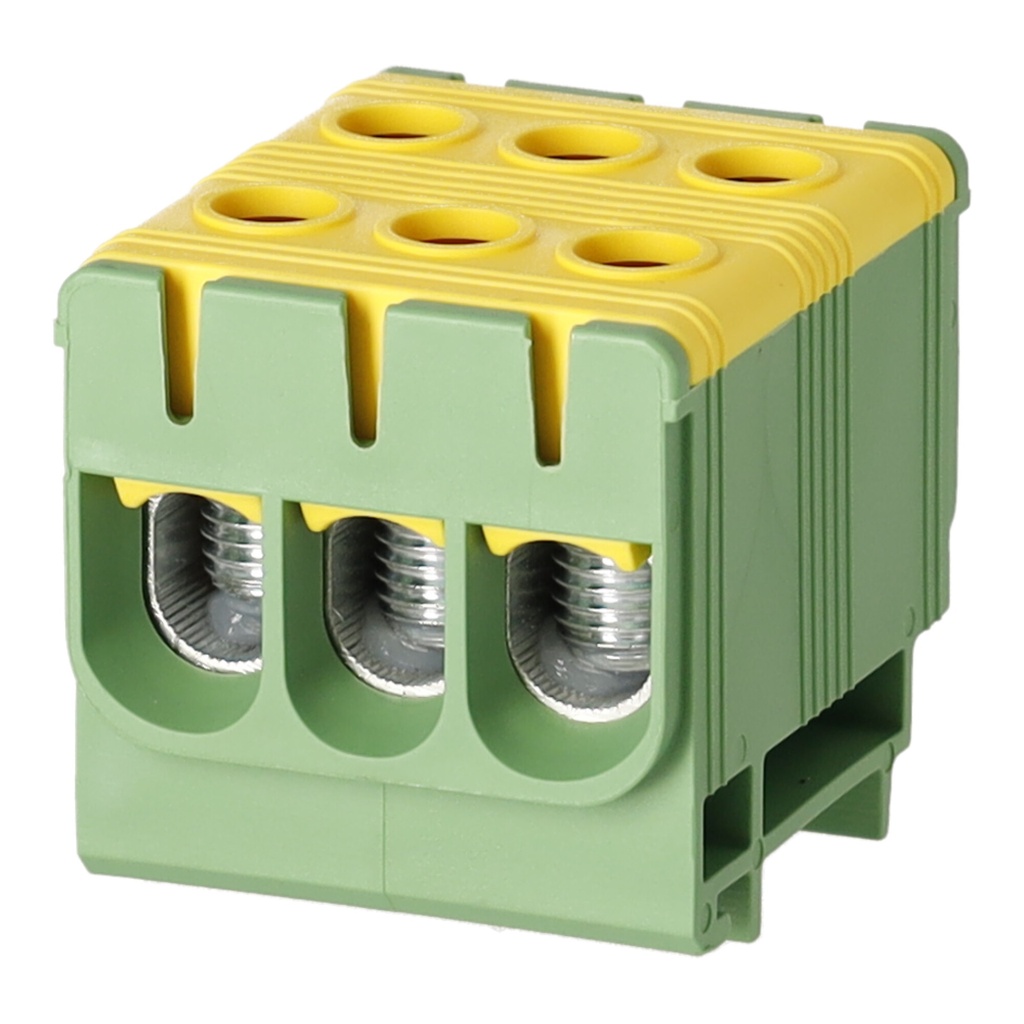

Blok rozdzielczy (listwa zaciskowa) Onesto FJ-E50/3 50 mm² PE

Blok rozdzielczy (listwa zaciskowa) Onesto FJ-E50/3/D to trzytorowa przelotowa listwa zaciskowa do łączenia przewodów miedzianych i aluminiowych o przekroju 2,5–50 mm² (Cu) oraz 6–50 mm² (Al). Obudowa z samogasnącego poliamidu PA66 V0 ma kolor żółto-zielony – do oznaczenia przewodu ochronnego PE. Prąd znamionowy wynosi 160 A dla przewodów Cu i 145 A dla przewodów Al, a napięcie znamionowe izolacji 1000 V AC / 1500 V DC.

Szyna prądowa z aluminium cynowanego i deklarowana zgodność z normami IEC/EN 60947-7-1 oraz IEC/EN 61238-1 pozwalają łączyć aluminiowe kable zasilające z miedzianymi przewodami rozdzielnicy w jednym punkcie. Montaż na szynie DIN i zaciski śrubowe M5 upraszczają budowę punktów rozdzielczych.

Dane techniczne

• Liczba torów: 3
• Przekrój przewodu Cu: 2,5–50 mm²
• Przekrój przewodu Al: 6–50 mm²
• Maks. przekrój przewodu: 50 mm²
• Prąd znamionowy (Cu): 160 A
• Prąd znamionowy (Al): 145 A
• Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
• Moment dokręcania: 4 Nm (2,5–4 mm²); 12 Nm (6–50 mm²)
• Śruba zaciskowa: sześciokąt M5
• Szyna prądowa: aluminium cynowane
• Materiał obudowy: poliamid PA66 V0
• Kolor: żółto-zielony
• Montaż: szyna DIN (zatrzask)
• Normy: IEC/EN 60947-7-1, IEC/EN 61238-1
• Certyfikaty i oznaczenia: CB, CE, RoHS
• Wymiary: 42,3 × 51 × 43,7 mm
• Masa: 0,0843 kg
• Opakowanie: 10 szt. w pudełku, 220 szt. w kartonie zbiorczym

Zastosowanie

• punkty rozdzielcze w rozdzielnicach głównych i piętrowych niskiego napięcia,
• łączenie aluminiowych kabli zasilających z miedzianymi przewodami odpływów,
• rozdział i oznaczenie torów L, N i PE w szafach sterowniczych i złączach kablowych,
• obwody prądu stałego instalacji fotowoltaicznych i magazynów energii w granicach napięcia izolacji 1500 V DC.

Montaż

• Odłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem pracy.
• Zatrzaśnij listwę na szynie DIN w obudowie rozdzielnicy.
• Zdejmij izolację na długość podaną na etykiecie zacisku; przewody aluminiowe przygotuj zgodnie z zaleceniami producenta kabla.
• Dokręć śruby kluczem dynamometrycznym momentem: 4 Nm (2,5–4 mm²); 12 Nm (6–50 mm²).
• Sprawdź docisk przewodów przy przeglądach okresowych rozdzielnicy.

Informacje dotyczące bezpieczeństwa

• Montaż i podłączenie wykonuje osoba z uprawnieniami elektrycznymi, wyłącznie przy odłączonym napięciu.
• Nie przekraczaj prądu znamionowego (160 A Cu / 145 A Al), napięcia izolacji 1000 V AC / 1500 V DC ani zakresu przekrojów 2,5–50 mm² (Cu) i 6–50 mm² (Al).
• Stosuj momenty dokręcania z dokumentacji – zbyt słaby docisk grozi przegrzaniem styku, zbyt mocny uszkodzeniem przewodu lub zacisku.
• Kolor żółto-zielony służy do oznaczenia toru PE. Listwa ma obudowę izolacyjną – ciągłość połączeń ochronnych zapewnij zgodnie z projektem instalacji.
• Instaluj wewnątrz obudowy rozdzielnicy, w miejscu suchym i chronionym przed kurzem. Nie używaj uszkodzonej listwy.
