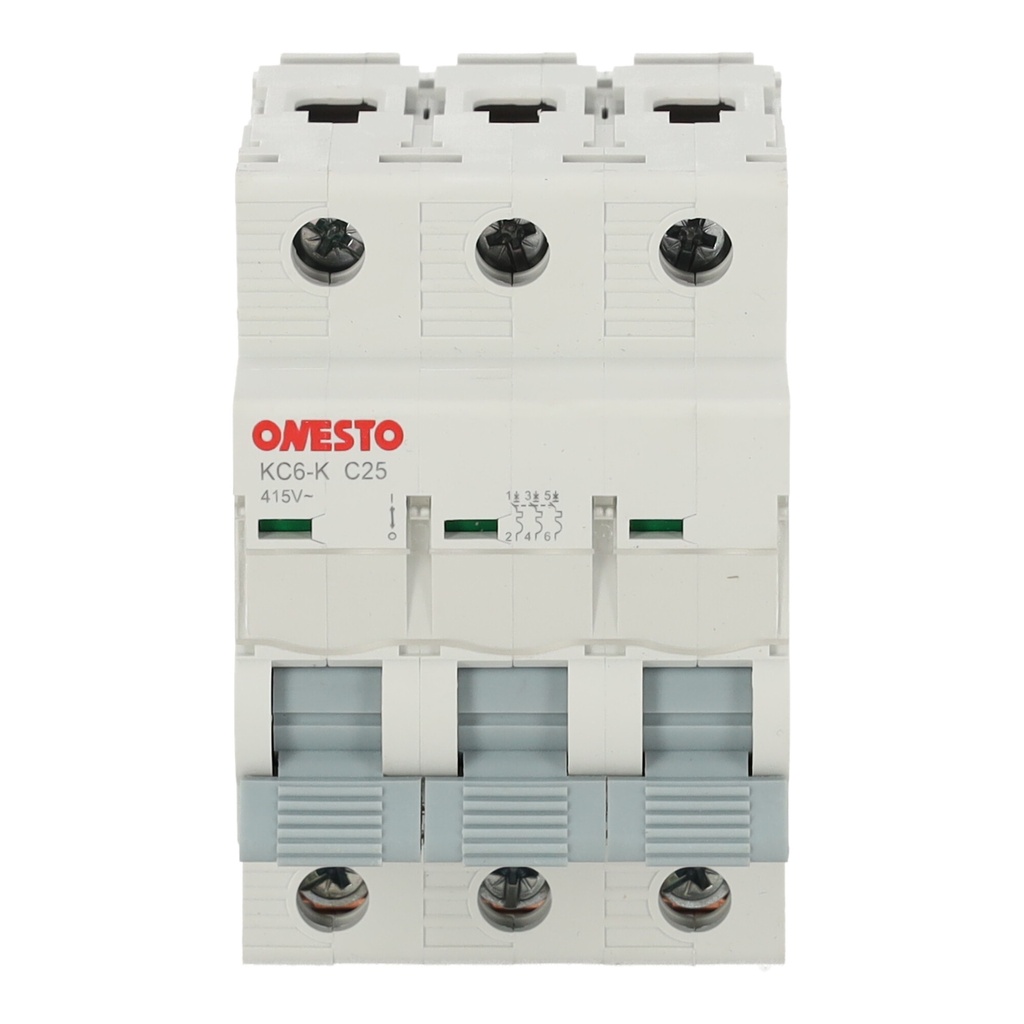

Wyłącznik nadprądowy Onesto KC6 3P C25 6 kA

Wyłącznik nadprądowy Onesto KC6 3P C25 6 kA to trójbiegunowy wyłącznik nadprądowy (instalacyjny, MCB) z serii KC6-K o prądzie znamionowym 25 A, charakterystyce wyzwalania C i znamionowej zdolności wyłączania zwarć 6 kA. Chroni przewody i odbiorniki przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia prądu przemiennego 415 V AC, 50/60 Hz.

Charakterystyka C sprawdza się w obwodach z odbiornikami o umiarkowanych prądach rozruchowych — silnikami, pompami, zasilaczami impulsowymi, oświetleniem LED w dużych grupach i urządzeniami grzewczo-chłodniczymi. Wyłącznik spełnia wymagania normy IEC 60898-1 wskazanej przez producenta, a napięcie udarowe wytrzymywane 4 kV i napięcie izolacji 415 V odpowiadają typowym warunkom pracy w rozdzielnicach mieszkaniowych, usługowych i przemysłowych.

Dane techniczne

• Seria: KC6-K
• Liczba biegunów: 3
• Prąd znamionowy In: 25 A
• Charakterystyka wyzwalania: C
• Znamionowa zdolność wyłączania zwarć Icn: 6 kA
• Napięcie znamionowe Ue: 415 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Napięcie znamionowe izolacji Ui: 415 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Norma: IEC 60898-1
• Montaż: szyna DIN 35 mm
• Masa: 0,308 kg

Zastosowanie

• zabezpieczenie trójfazowych obwodów odbiorczych: silników, pomp ciepła, kuchni elektrycznych i maszyn,
• zabezpieczenie po stronie AC trójfazowych falowników fotowoltaicznych i hybrydowych (dobór prądu wg dokumentacji falownika),
• zasilanie podrozdzielnic i obwodów technologicznych w obiektach usługowych i przemysłowych,
• obwody stacji ładowania pojazdów elektrycznych — jako zabezpieczenie nadprądowe, razem z właściwym wyłącznikiem różnicowoprądowym.

Montaż

• Odłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem pracy.
• Zatrzaśnij wyłącznik na szynie DIN 35 mm w rozdzielnicy.
• Podłącz przewody do zacisków zgodnie z oznaczeniami na obudowie; dobierz przekrój przewodu do prądu znamionowego 25 A i warunków ułożenia.
• Dokręć zaciski momentem podanym w dokumentacji producenta i sprawdź pewność połączenia.
• Po załączeniu napięcia sprawdź działanie dźwigni i opisz obwód na rozdzielnicy.

Informacje dotyczące bezpieczeństwa

• Montaż i podłączenie wykonuje osoba z uprawnieniami elektrycznymi, wyłącznie przy odłączonym napięciu.
• Dobieraj prąd znamionowy (25 A) do obciążalności przewodu i odbiornika; nie zastępuj wyłącznika aparatem o wyższym prądzie bez sprawdzenia obwodu.
• Spodziewany prąd zwarciowy w miejscu zainstalowania nie może przekraczać zdolności wyłączania 6 kA — w przeciwnym razie zastosuj zabezpieczenie dobezpieczające.
• Parametry podano dla prądu przemiennego 415 V AC; nie stosuj wyłącznika w obwodach prądu stałego (np. po stronie DC modułów PV).
• Instaluj w obudowie rozdzielnicy, w miejscu suchym; nie używaj aparatu z uszkodzoną obudową lub po zadziałaniu przy zwarciu, jeśli nosi ślady przegrzania.
