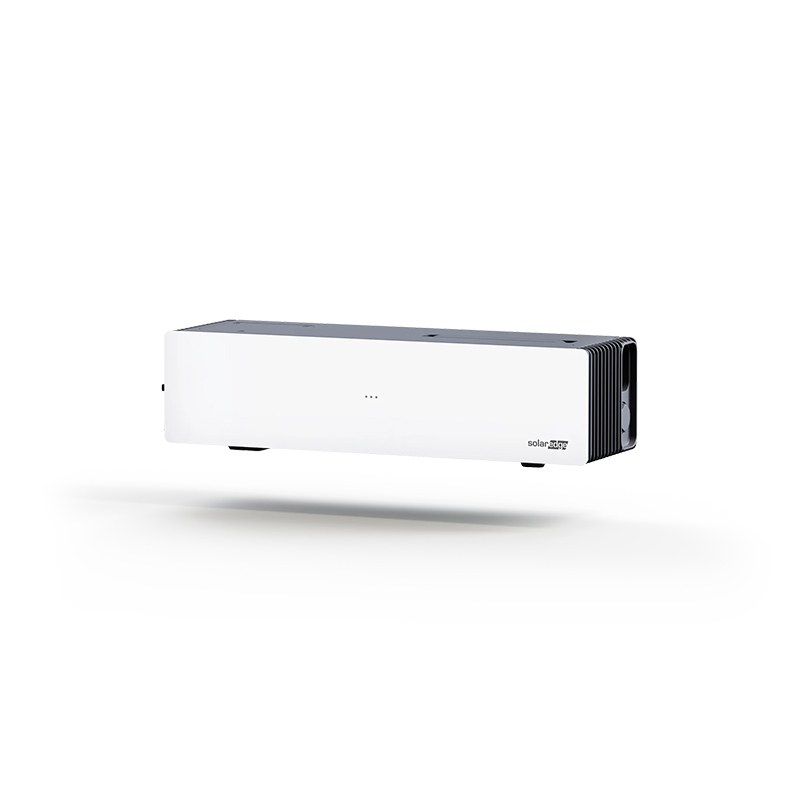

Battery Link — baza stosu baterii Nexis
Battery Link to element, na którym buduje się stos baterii SolarEdge Nexis: łączy od jednego do czterech bloków 5 kWh z falownikiem Nexis, zarządza ich pracą i komunikacją. Każdy stos wymaga jednego Battery Link; falownik obsługuje obecnie do trzech stosów.
Rola w systemie
- Interfejs DC i komunikacyjny między stosem a falownikiem Nexis 3PH.
- Moc stosu do 14 kW (ładowanie = rozładowanie), zależnie od liczby bloków.
- Montaż na tym samym uchwycie ściennym co bloki, połączenia „click” bez kabli DC.
Specyfikacja
| Indeks producenta | NX‑LNK‑4B‑A‑01 |
|---|---|
| Bloków na stos | 1–4 (do ok. 20 kWh) |
| Moc stosu | do 14 kW |
| Stosów na falownik | do 3 |
| Współpraca | tylko falownik SolarEdge Nexis + Nexis Battery Block |
Najczęstsze pytania
Czy potrzebuję Battery Link do jednego bloku?
Tak — blok nie łączy się z falownikiem bezpośrednio. Najmniejszy stos to Battery Link + jeden blok.
Kiedy potrzebny jest drugi Battery Link?
Gdy stos ma już cztery bloki i chcesz dołożyć piąty — zaczynasz wtedy nowy stos.
Pełny opis platformy: SolarEdge Nexis; dobór pojemności: poradnik magazyn energii.
| Ogólne | |
|---|---|
| Marka | SolarEdge |
| Dane mechaniczne | |
| Masa | ~15,8 kg |
| Magazyn energii — parametry | |
| Typ | moduł bazowy stosu (Battery Link) |
SolarEdge Nexis — jak zbudowany jest system?
Nexis to modułowy system PV + magazyn energii. Podstawę tworzą falownik Nexis, kontroler Battery Link oraz jeden lub więcej modułów Battery Block.
| Element | Rola w systemie | Najważniejsze informacje |
|---|---|---|
| Nexis Inverter 3PH | falownik hybrydowy | rodzina 8–20 kW; współpraca z PV, magazynem i backupem |
| Nexis Battery Link | kontroler stosu baterii | łączy i zarządza blokami magazynu energii |
| Nexis Battery Block | moduł magazynu | ok. 4,9 kWh na blok; 1–4 bloki w jednym stosie |
| Backup Interface | zasilanie awaryjne | wymagany w konfiguracji pełnego backupu |
| Meter | pomiar energii | wymagany w konfiguracjach pomiaru/import-export zgodnie z projektem systemu |
Skalowanie magazynu: jeden stos może mieć 1–4 Battery Blocks, a system może obsługiwać do czterech stosów na falownik. Daje to do ok. 78,4 kWh magazynu energii na falownik.
Dobór: zestawy PowerGO 5 / 10 / 15 / 20 kWh odpowiadają kolejnym konfiguracjom 1 / 2 / 3 / 4 bloków. Szczegółowa pojemność użytkowa zależy od konfiguracji i specyfikacji producenta.
