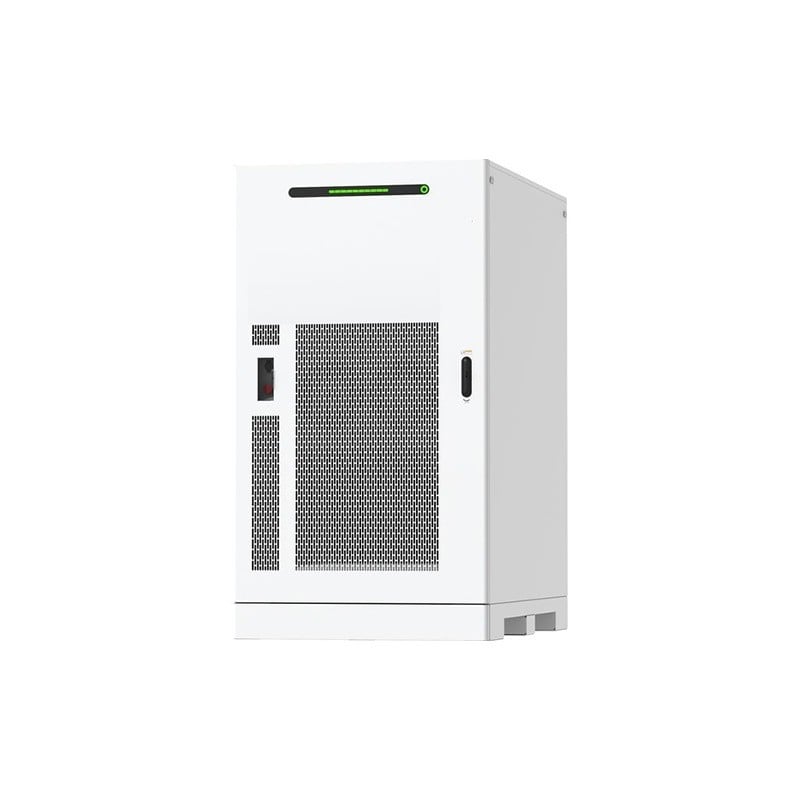

Magazyn energii C&I Huawei LUNA2000-107-1S11 — 107,5 kWh, 108 kW, all-in-one
Huawei LUNA2000-107-1S11 to zewnętrzna szafa magazynu energii dla firm, w której producent zintegrował moduły baterii LFP o pojemności znamionowej 107,5 kWh, przekształtnik PCS2000-108K-MB1 o mocy 108 kW, przetwornicę DC/DC, sterownik baterii, układ chłodzenia cieczowego i gaszenie aerozolowe. Szafa przyłączana jest bezpośrednio do sieci 3-fazowej 400 V — osobny falownik bateryjny nie jest potrzebny. Od wersji 215/241 kWh różni się liczbą modułów (2 zamiast 4), niższym napięciem DC (324–432 V) i wyższym dopuszczalnym prądem ładowania (1 C).
Dla kogo
- Zakład lub obiekt komercyjny z PV — magazynowanie nadwyżek produkcji i ograniczanie szczytów mocy pobieranej z sieci.
- Odbiorca potrzebujący ok. 1 h pracy z mocą 108 kW — wersja 107,5 kWh ma najwyższy w rodzinie dopuszczalny prąd ładowania (1 C).
- Nie dla: instalacji domowych (system waży do 2000 kg i wymaga fundamentu) ani projektów wymagających innej mocy niż wielokrotność 108 kW na szafę.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Indeks producenta | LUNA2000-107-1S11 |
| Pojemność znamionowa | 107,5 kWh (2 moduły, LFP 280 Ah, 120S1P) |
| Przekształtnik (w szafie) | PCS2000-108K-MB1, 108 kW, 155,9 A |
| Napięcie AC | 380–480 V, 3P4W, 50/60 Hz |
| Napięcie DC baterii | 324–432 V |
| Maks. sprawność cyklu | 86,0 % |
| Zakres ładowania/rozładowania | 0–100 % |
| Chłodzenie | hybrydowe (układ cieczowy LTMS) |
| Stopień ochrony | IP55 |
| Temperatura pracy | -30…+55 °C (ograniczenie mocy powyżej 50 °C) |
| Wymiary (S × W × G) / waga | 1150 × 2100 × 1800 mm / do 2000 kg |
| Komunikacja | Ethernet / światłowód, Modbus TCP |
Warianty
Ta sama obudowa 1150 × 1800 × 2100 mm i ten sam PCS 108 kW występują w wersjach 107,5 kWh, 161,3 kWh i 215 kWh. Sąsiednia pozycja w ofercie: 161,3 kWh (LUNA2000-161-2S11). Nowsza generacja z ogniwami 314 Ah to LUNA2000-241-2S1 (241 kWh).
Kompatybilność
- SmartLogger3000 Huawei — tak, wymagany do monitoringu FusionSolar i pracy kilku szaf; przy dwóch i więcej szafach montowany poza szafą (instrukcja producenta). Nie jest częścią zestawu.
- Falowniki PV SUN2000 — współpraca po stronie AC w systemie FusionSolar; szafa nie ma wejścia DC dla modułów PV.
- Zewnętrzny falownik bateryjny — nie, przekształtnik jest już wbudowany.
Najczęstsze pytania
Czy w zestawie jest PCS (falownik bateryjny)?
Tak. Według instrukcji producenta szafa zawiera przekształtnik PCS2000-108K-MB1 108 kW, przetwornicę DC/DC, sterownik RCM z rozłącznikiem i stycznikami, układ chłodzenia oraz gaszenie aerozolowe. Osobno zamawia się SmartLogger3000 i ewentualny transformator.
Jaka jest pojemność użyteczna?
Producent podaje pojemność znamionową 107,5 kWh i zakres pracy 0–100 %. Wartości użytecznej ani liczby cykli karta nie podaje — przyjmujemy je w projekcie na podstawie warunków gwarancji obowiązujących dla danej dostawy.
Czy można łączyć kilka szaf?
Tak, kilka szaf pracuje w jednym układzie pod nadzorem SmartLogger3000. Liczbę szaf i sposób przyłączenia ustala się w projekcie.
Co robi PowerGO
Dobór pojemności i mocy magazynu opieramy na analizie 15-minutowego profilu poboru i produkcji PV z licznika OSD. Wykonujemy projekt przyłączenia i zabezpieczeń, montaż, uruchomienie oraz konfigurację sterowania EMS (peak shaving, autokonsumpcja PV, praca rezerwowa). Szczegóły: magazyny energii dla firm.
| Ogólne | |
|---|---|
| Marka | Huawei |
| Normy | UL9540A; UL1973; UN38.3; IEC 62477-1; IEC 62040-1; IEC 61000-6-1/2/3/4; IEC 62619; IEC 60529; VDE-AR-E 2510-2/50; IEC 62933-5-1/2; IEC 61727; EN 50549; GB/T 34120 |
| Dane mechaniczne | |
| Waga [kg] | ≤2000 |
| Magazyn energii — parametry | |
| Pojemność bloku | 107,5 kWh |
| Chemia ogniw | LFP 280 Ah |
| Moc magazynu | 108 kW |
| Typ | System all-in-one |
| Napięcie DC [V] | 324–432 |
| Sprawność cyklu (RTE) [%] | 86,0 |
| Ochrona przeciwpożarowa | bariera tlenowa na poziomie modułu, ukierunkowany wydmuch gazów, górny otwór dekompresyjny, gaśnica aerozolowa |
| Skalowalność | praca wielu szaf w układzie; przy ≥2 szafach SmartLogger instalowany poza szafą |
| Parametry techniczne | |
| Chłodzenie | hybrydowe (układ cieczowy LTMS) |
| Others | |
| głębokośc rozładowania [%] | 0–100 |
| Stopień ochrony (IP) | IP55 |
| Komunikacja | Ethernet / światłowód, Modbus TCP |
| Wymiary (S×W×G) [mm] | 1150 × 2100 × 1800 |
| Temperatura pracy [°C] | -30…+55 (derating >50) |
