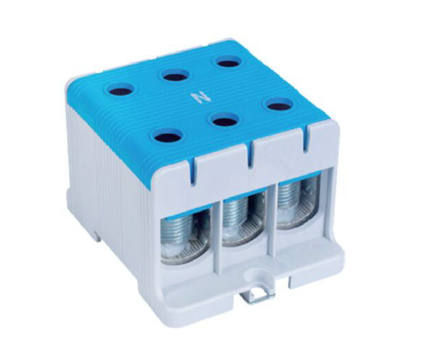

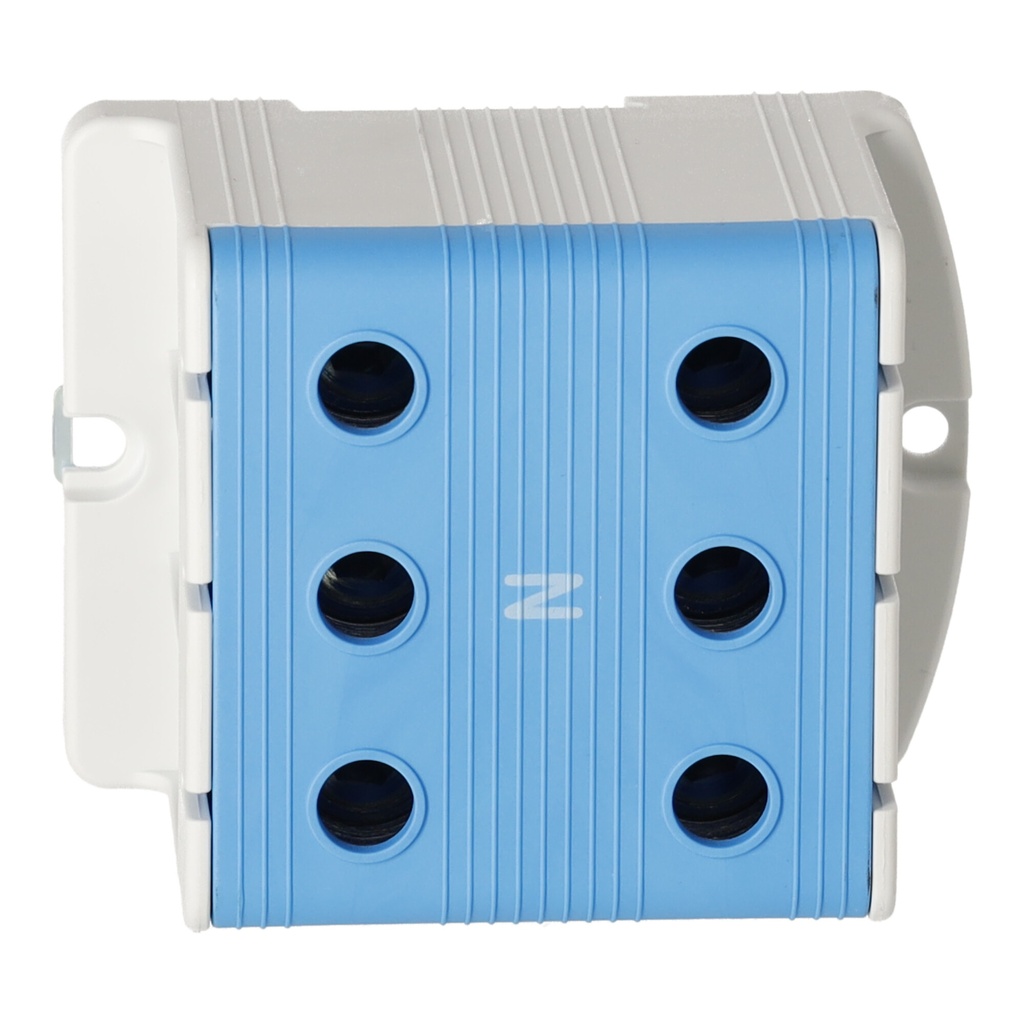

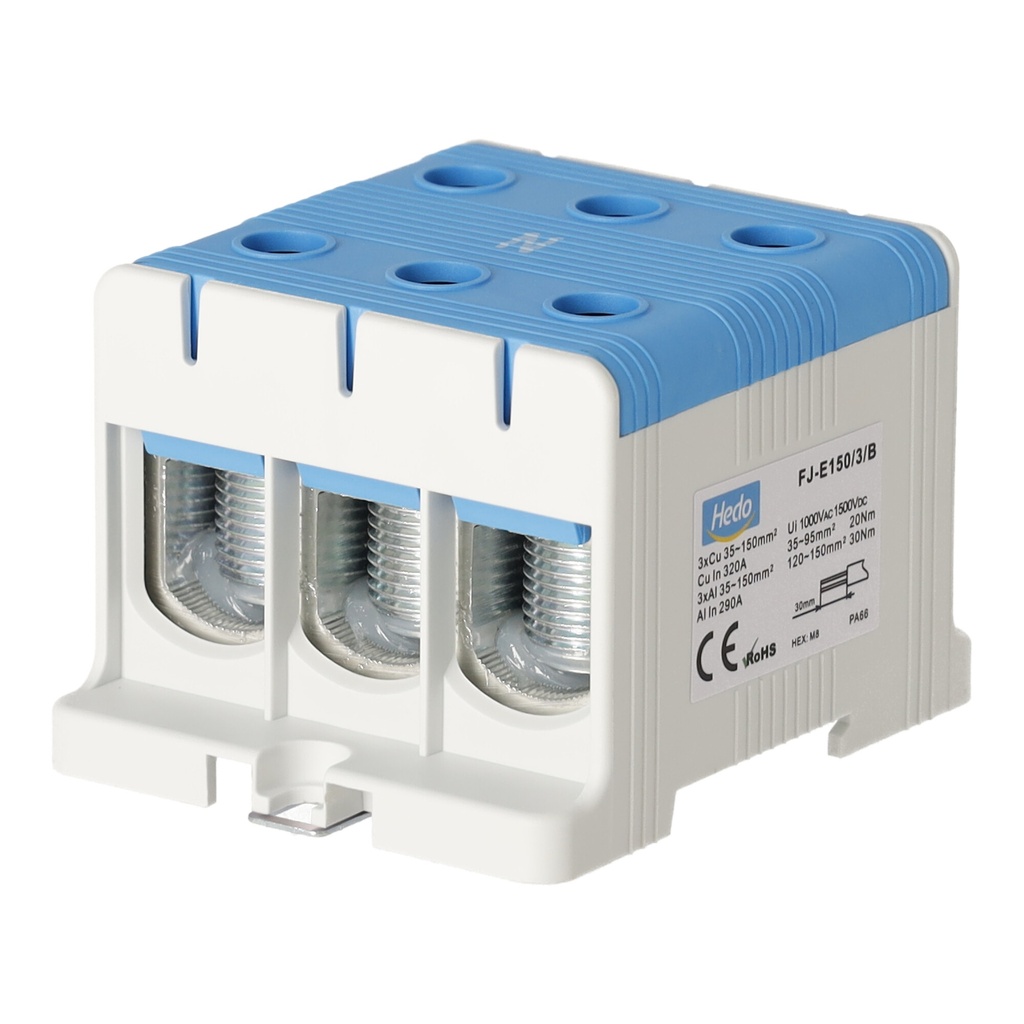

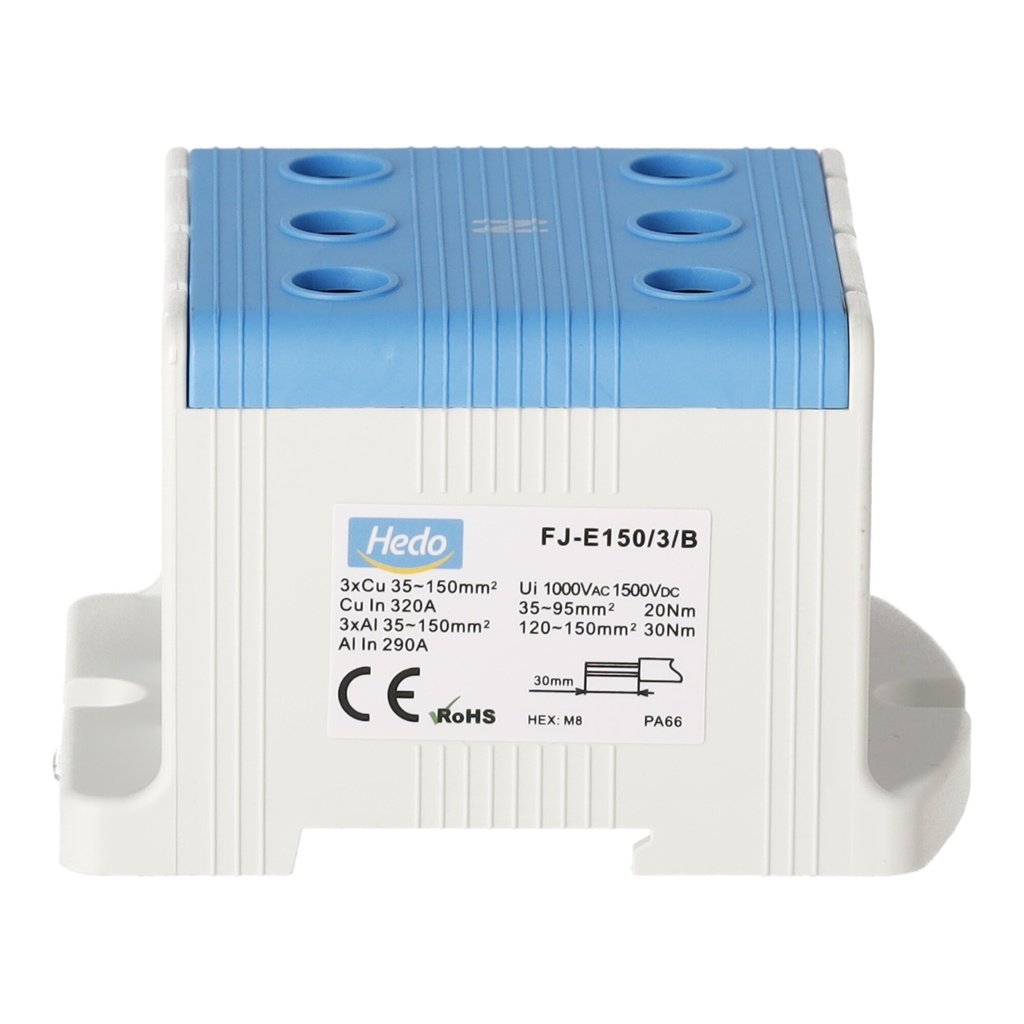

Blok rozdzielczy (listwa zaciskowa) Onesto FJ-E150/3/B to trzytorowa przelotowa listwa zaciskowa do łączenia przewodów miedzianych i aluminiowych o przekroju 35–150 mm² (Cu i Al). Obudowa z samogasnącego poliamidu PA66 V0 ma kolor niebieski – do oznaczenia przewodu neutralnego N. Prąd znamionowy wynosi 320 A dla przewodów Cu i 290 A dla przewodów Al, a napięcie znamionowe izolacji 1000 V AC / 1500 V DC.
Szyna prądowa z aluminium cynowanego i deklarowana zgodność z normami IEC/EN 60947-7-1 oraz IEC/EN 61238-1 pozwalają łączyć aluminiowe kable zasilające z miedzianymi przewodami rozdzielnicy w jednym punkcie. Montaż na szynie DIN i zaciski śrubowe M8 upraszczają budowę punktów rozdzielczych.
Dane techniczne
- Liczba torów: 3
- Przekrój przewodu Cu: 35–150 mm²
- Przekrój przewodu Al: 35–150 mm²
- Maks. przekrój przewodu: 150 mm²
- Prąd znamionowy (Cu): 320 A
- Prąd znamionowy (Al): 290 A
- Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
- Moment dokręcania: 20 Nm (35–95 mm²); 30 Nm (120–150 mm²)
- Śruba zaciskowa: sześciokąt M8
- Szyna prądowa: aluminium cynowane
- Materiał obudowy: poliamid PA66 V0
- Kolor: niebieski
- Montaż: szyna DIN (zatrzask)
- Normy: IEC/EN 60947-7-1, IEC/EN 61238-1
- Certyfikaty i oznaczenia: CB, CE, RoHS

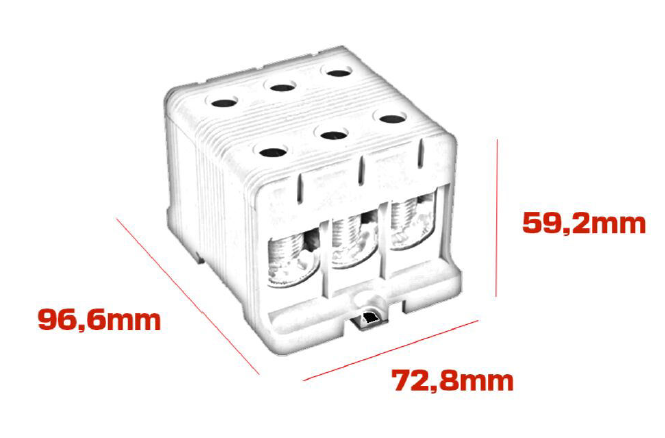

- Wymiary: 72,8 × 96,6 × 59,2 mm
- Masa: 0,4133 kg
- Opakowanie: 2 szt. w pudełku, 56 szt. w kartonie zbiorczym
Zastosowanie
- punkty rozdzielcze w rozdzielnicach głównych i piętrowych niskiego napięcia,
- łączenie aluminiowych kabli zasilających z miedzianymi przewodami odpływów,
- rozdział i oznaczenie torów L, N i PE w szafach sterowniczych i złączach kablowych,
- obwody prądu stałego instalacji fotowoltaicznych i magazynów energii w granicach napięcia izolacji 1500 V DC.
Montaż
- Odłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem pracy.
- Zatrzaśnij listwę na szynie DIN w obudowie rozdzielnicy.
- Zdejmij izolację na długość podaną na etykiecie zacisku; przewody aluminiowe przygotuj zgodnie z zaleceniami producenta kabla.
- Dokręć śruby kluczem dynamometrycznym momentem: 20 Nm (35–95 mm²); 30 Nm (120–150 mm²).
- Sprawdź docisk przewodów przy przeglądach okresowych rozdzielnicy.
Informacje dotyczące bezpieczeństwa
- Montaż i podłączenie wykonuje osoba z uprawnieniami elektrycznymi, wyłącznie przy odłączonym napięciu.
- Nie przekraczaj prądu znamionowego (320 A Cu / 290 A Al), napięcia izolacji 1000 V AC / 1500 V DC ani zakresu przekrojów 35–150 mm² (Cu) i 35–150 mm² (Al).
- Stosuj momenty dokręcania z dokumentacji – zbyt słaby docisk grozi przegrzaniem styku, zbyt mocny uszkodzeniem przewodu lub zacisku.
- Instaluj wewnątrz obudowy rozdzielnicy, w miejscu suchym i chronionym przed kurzem. Nie używaj uszkodzonej listwy.
PowerGO dostarcza listwy zaciskowe razem z kompletnymi rozwiązaniami: projektuje i buduje rozdzielnice nn, dobiera i uruchamia kompensatory mocy biernej SVG oraz realizuje instalacje fotowoltaiczne i magazyny energii – z doborem przekrojów, zabezpieczeń i osprzętu łączeniowego.
| Ogólne | |
|---|---|
| Marka | Onesto |
| Dane mechaniczne | |
| Waga [kg] | 0.4133 |
| Listwa zaciskowa — parametry | |
| Liczba torów | 3 |
| Przekrój przewodu Cu [mm²] | 35–150 |
| Przekrój przewodu Al [mm²] | 35–150 |
| Maks. przekrój przewodu [mm²] | 150 |
| Prąd znamionowy (Cu) [A] | 320 |
| Prąd znamionowy (Al) [A] | 290 |
| Napięcie znamionowe izolacji AC [V] | 1000 |
| Napięcie znamionowe izolacji DC [V] | 1500 |
| Moment dokręcania [Nm] | 20 Nm (35–95 mm²); 30 Nm (120–150 mm²) |
| Śruba zaciskowa | sześciokąt M8 |
| Szyna prądowa | aluminium cynowane |
| Materiał obudowy | poliamid PA66 V0 |
| Kolor | niebieski |
| Montaż | szyna DIN (zatrzask) |
| Normy | IEC/EN 60947-7-1, IEC/EN 61238-1 |
| Certyfikaty i oznaczenia | CB, CE, RoHS |
| Wymiary [mm] | 72,8 × 96,6 × 59,2 |
| Sztuk w opakowaniu wewnętrznym | 2 |
| Sztuk w kartonie zbiorczym | 56 |
