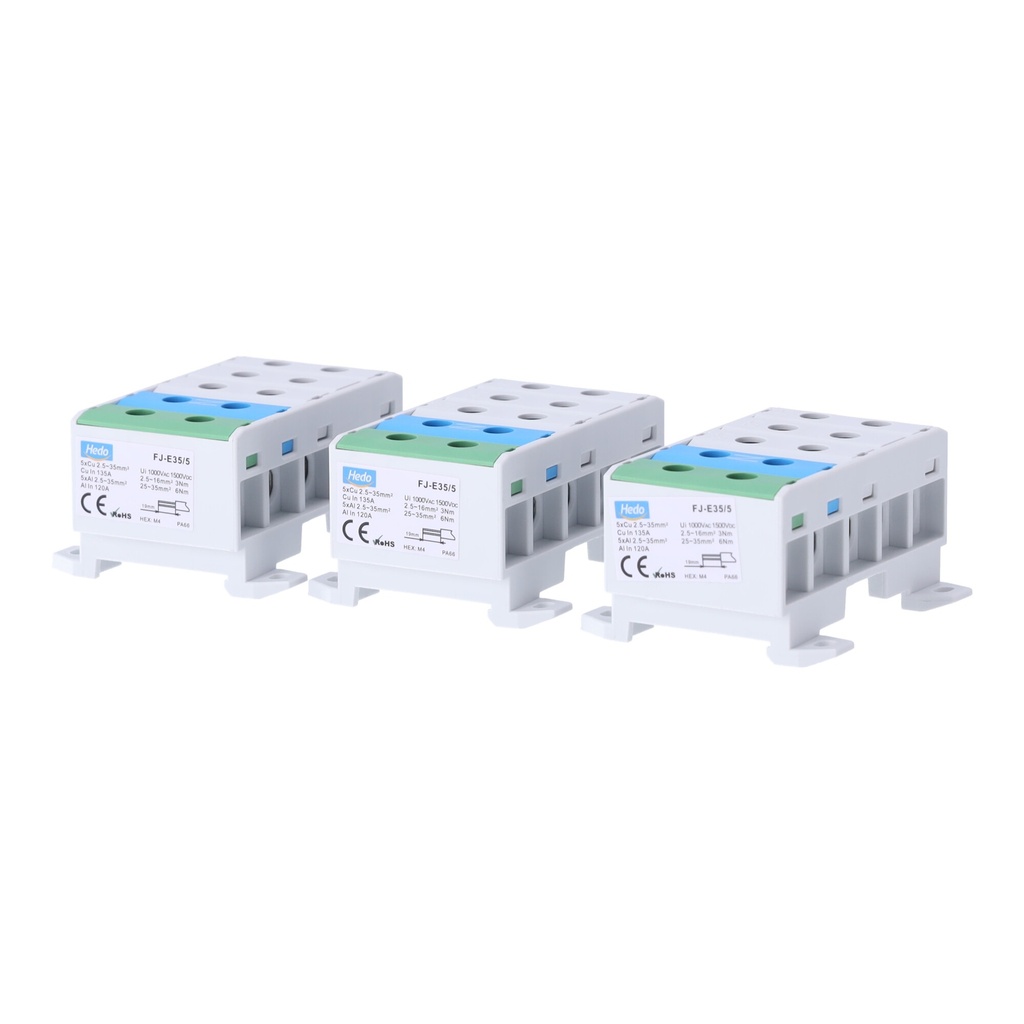

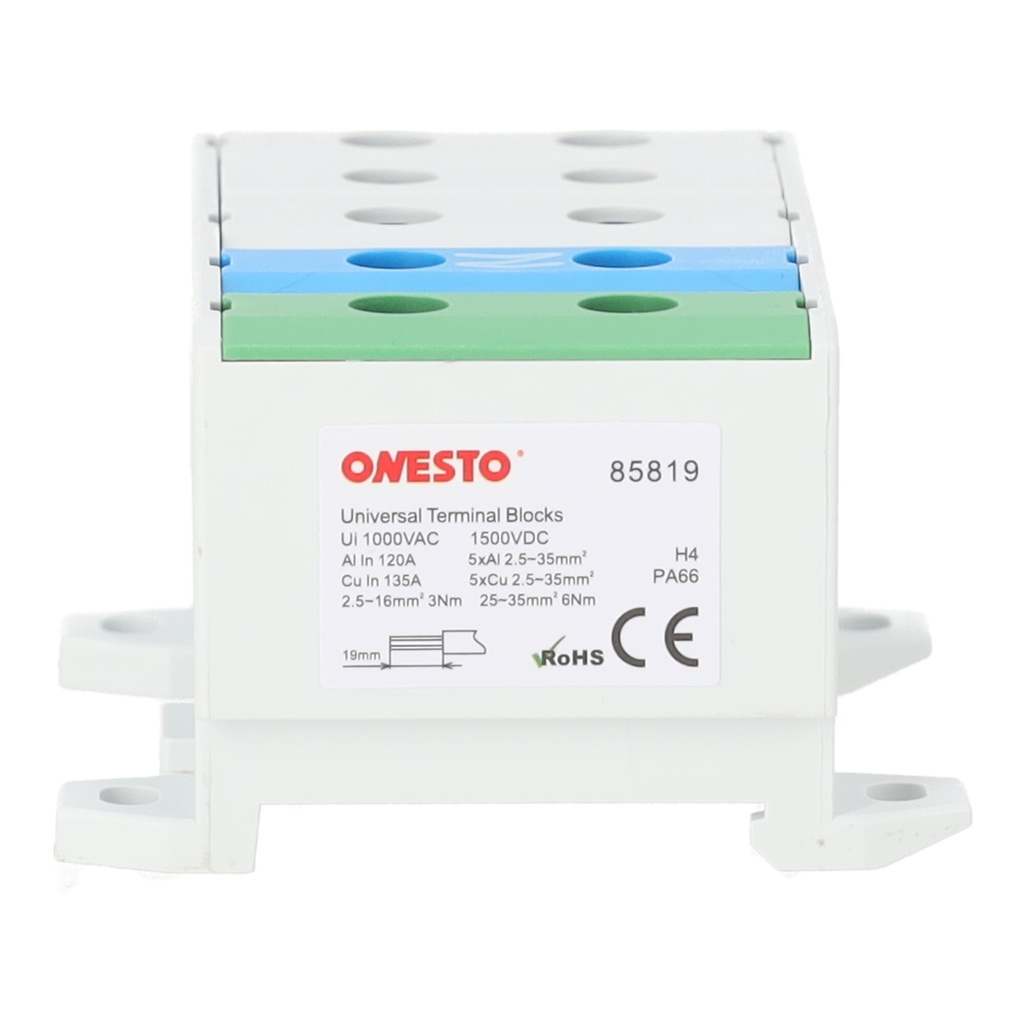

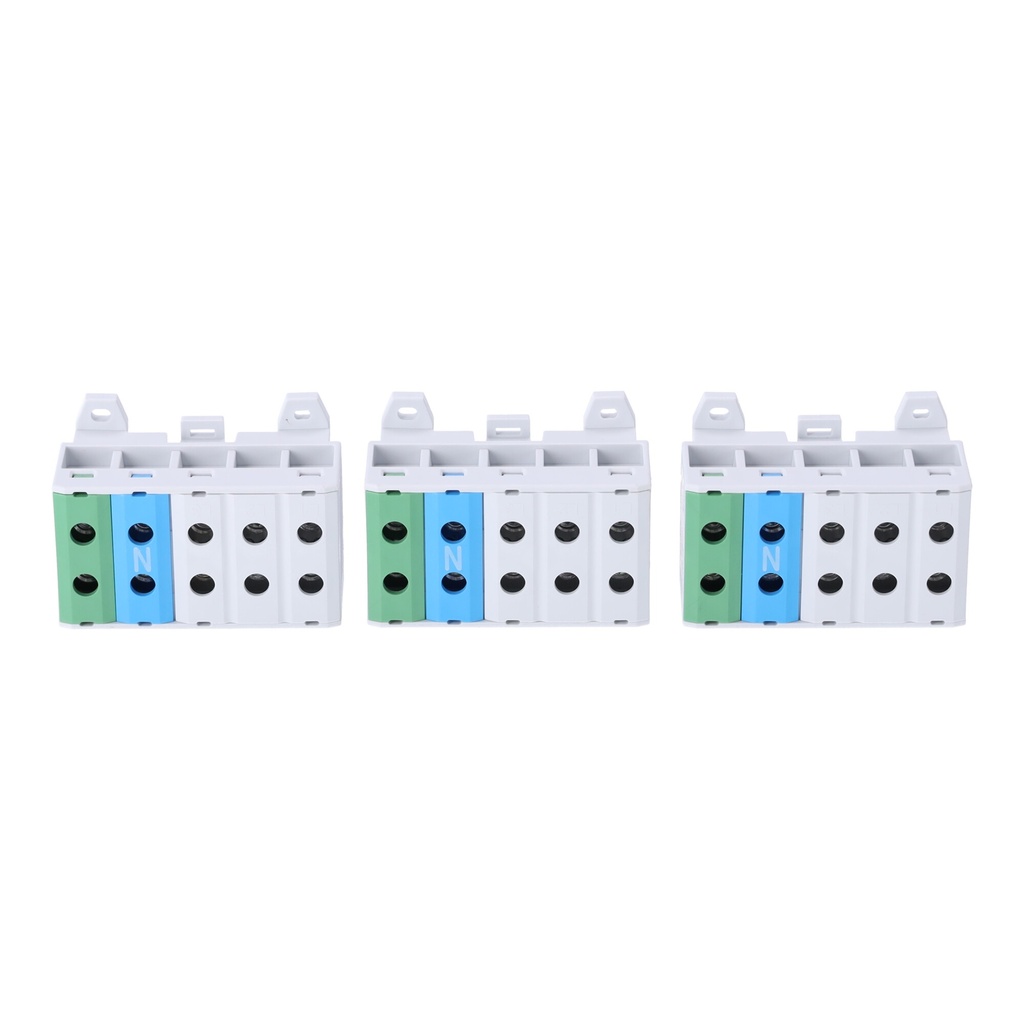

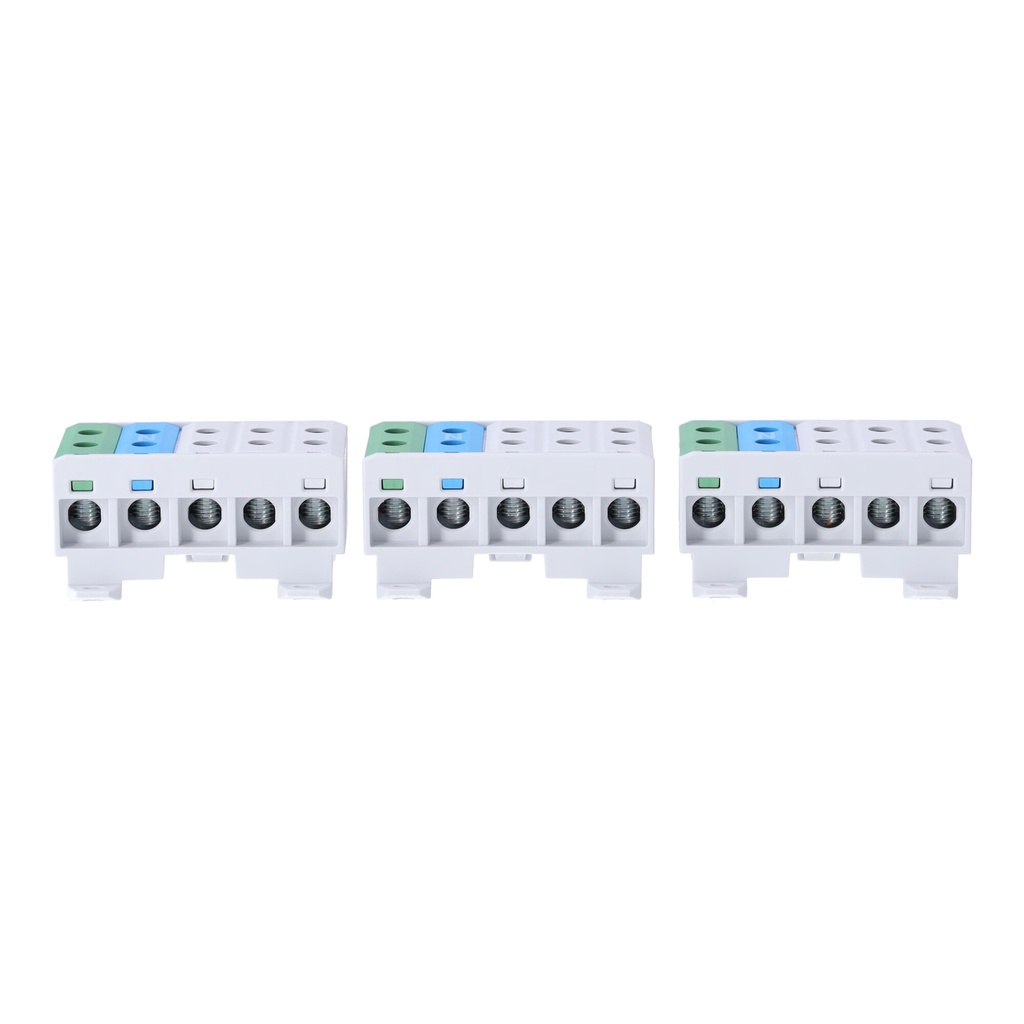

Blok rozdzielczy (listwa zaciskowa) Onesto FJ-E35/5 35 mm² 5-torowy

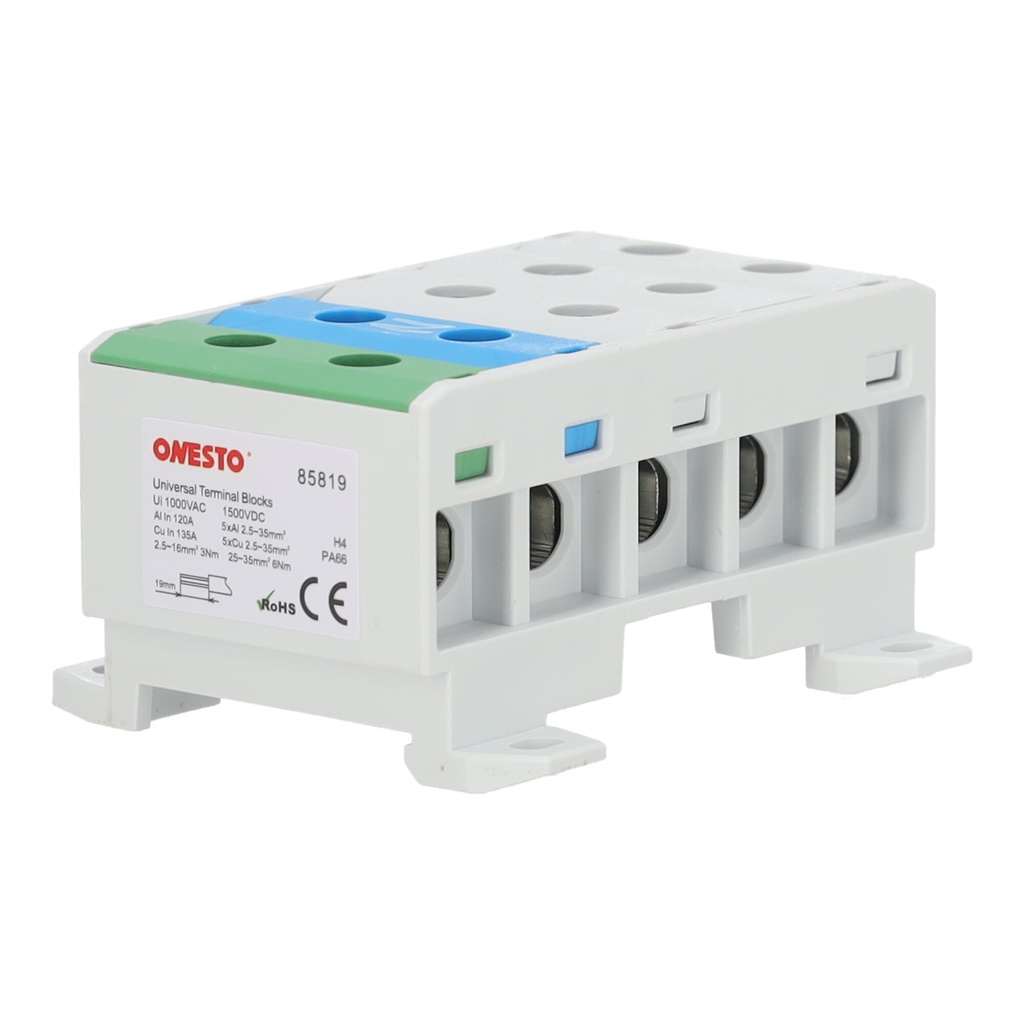

Blok rozdzielczy (listwa zaciskowa) Onesto FJ-E35/5 to pięciotorowa przelotowa listwa zaciskowa do łączenia przewodów miedzianych i aluminiowych o przekroju 2,5–35 mm² (Cu i Al). Obudowa z samogasnącego poliamidu PA66 V0 ma pięć torów w kolorach: trzy szare, jeden niebieski (oznaczony N) i jeden zielony – do rozdziału L1, L2, L3, N i przewodu ochronnego. Prąd znamionowy wynosi 135 A dla przewodów Cu i 120 A dla przewodów Al, a napięcie znamionowe izolacji 1000 V AC / 1500 V DC.

Szyna prądowa z aluminium cynowanego i deklarowana zgodność z normami IEC/EN 60947-7-1 oraz IEC/EN 61238-1 pozwalają łączyć aluminiowe kable zasilające z miedzianymi przewodami rozdzielnicy w jednym punkcie. Montaż na szynie DIN i zaciski śrubowe M4 upraszczają budowę punktów rozdzielczych.

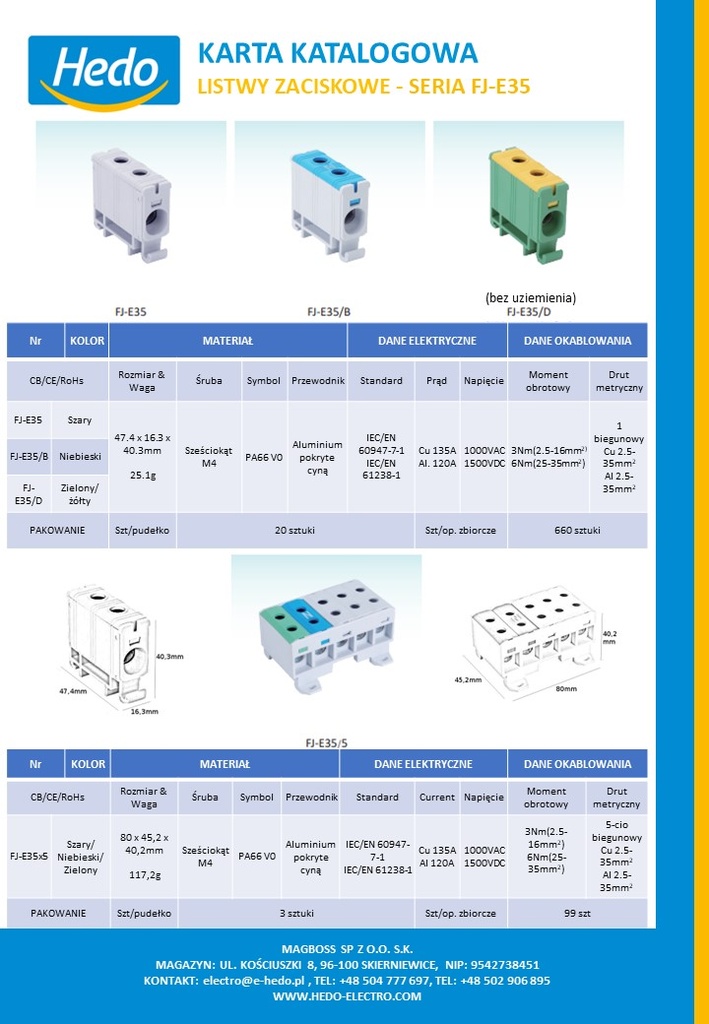

Dane techniczne

• Liczba torów: 5
• Przekrój przewodu Cu: 2,5–35 mm²
• Przekrój przewodu Al: 2,5–35 mm²
• Maks. przekrój przewodu: 35 mm²
• Prąd znamionowy (Cu): 135 A
• Prąd znamionowy (Al): 120 A
• Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
• Moment dokręcania: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)

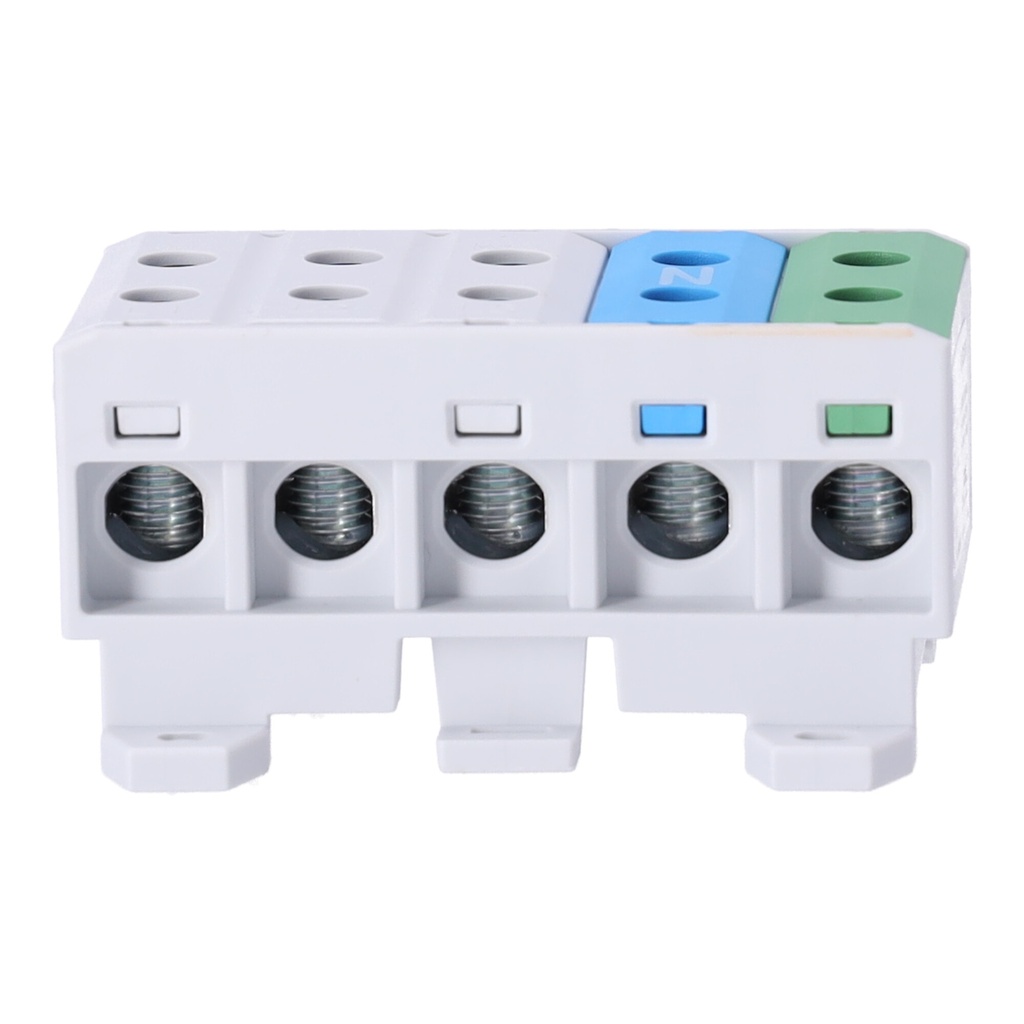

• Śruba zaciskowa: sześciokąt M4
• Szyna prądowa: aluminium cynowane
• Materiał obudowy: poliamid PA66 V0

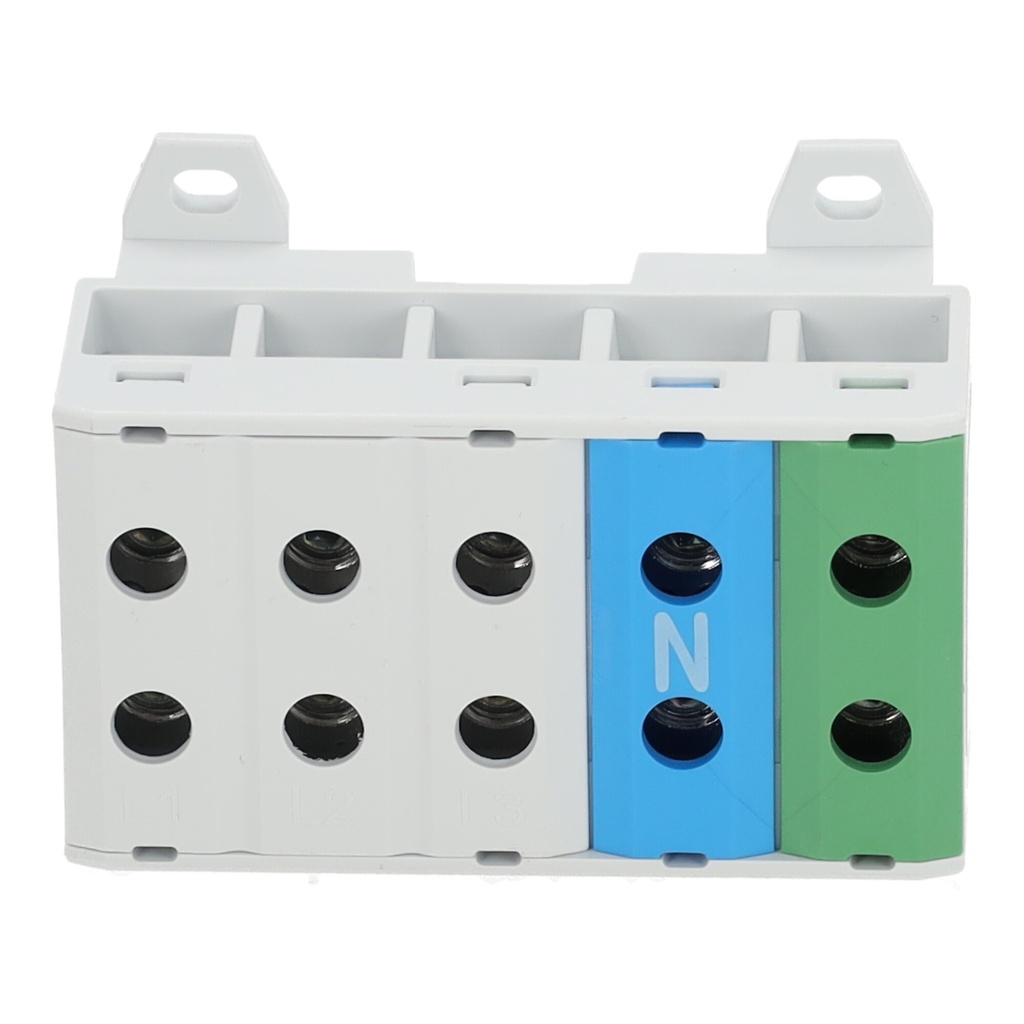

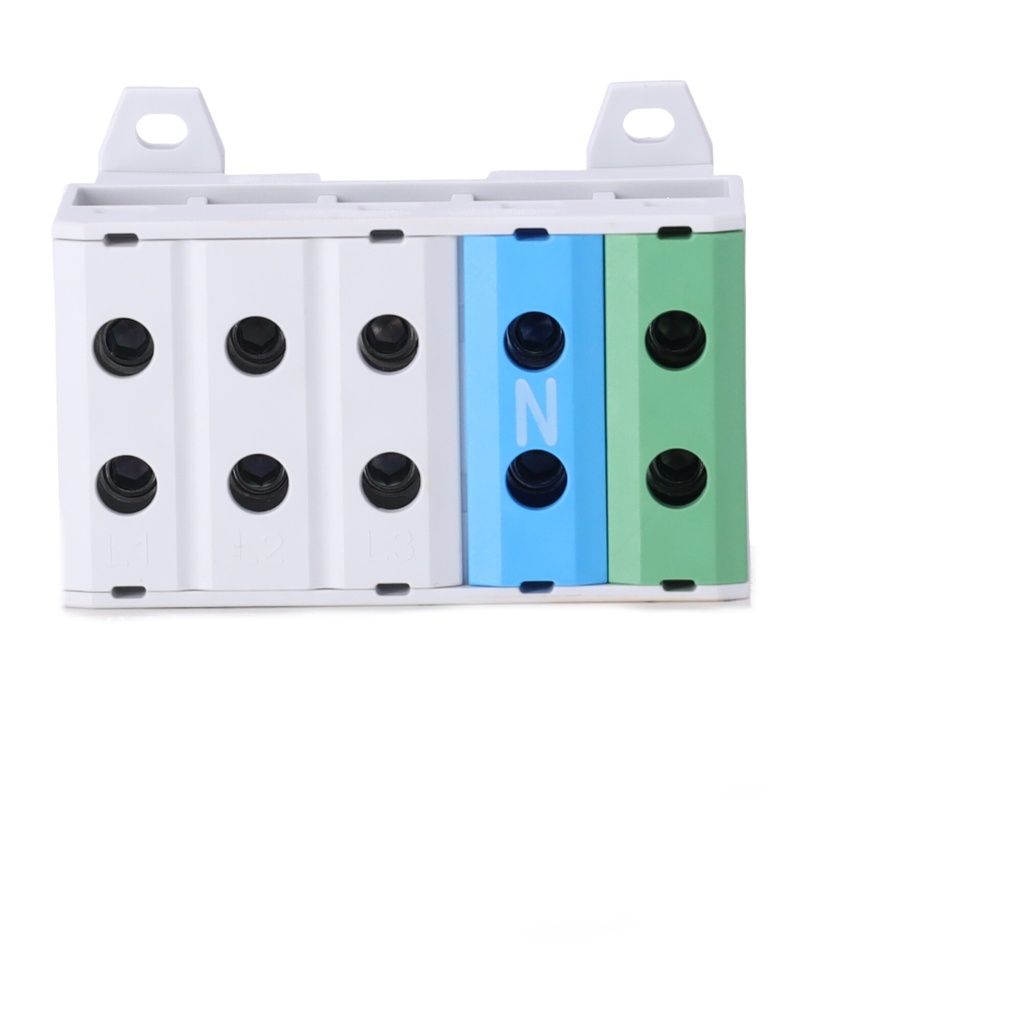

• Kolor: 3 × szary, niebieski (N), zielony

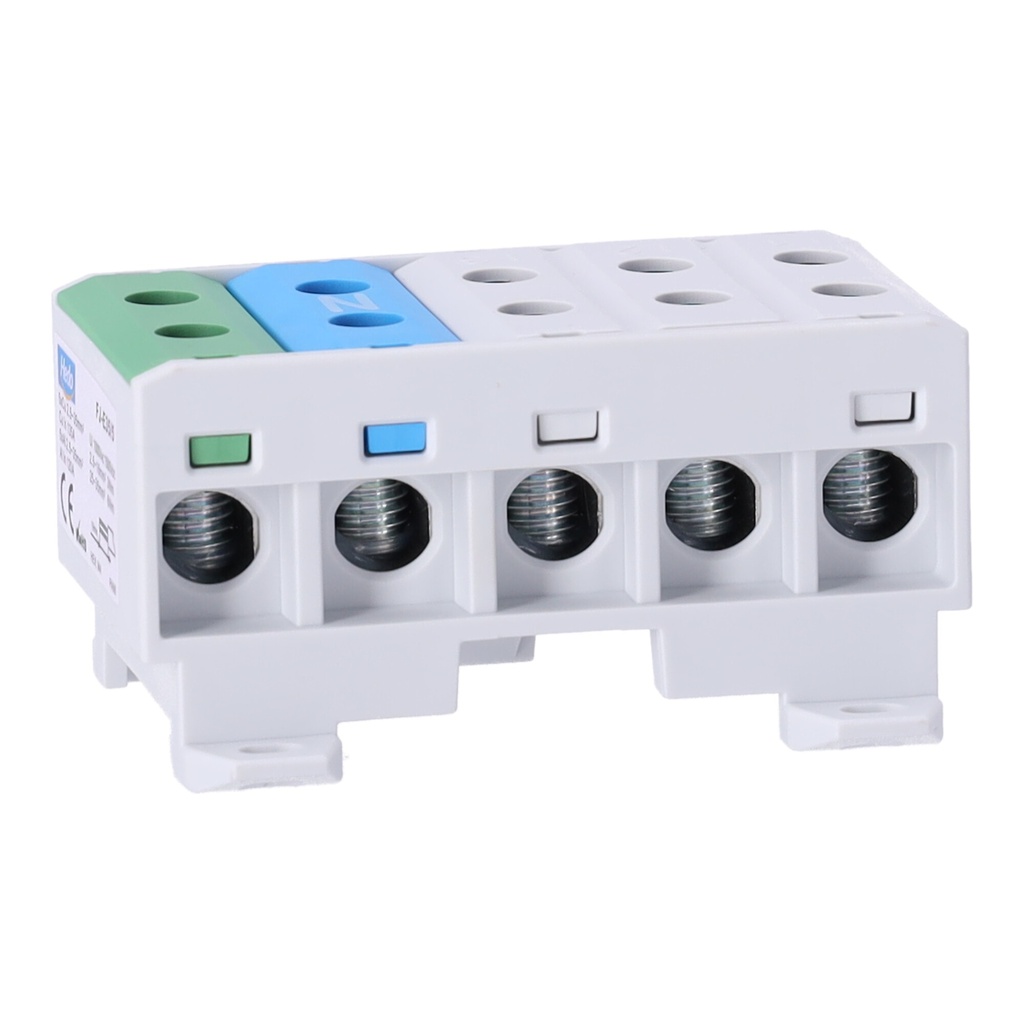

• Montaż: szyna DIN (zatrzask)

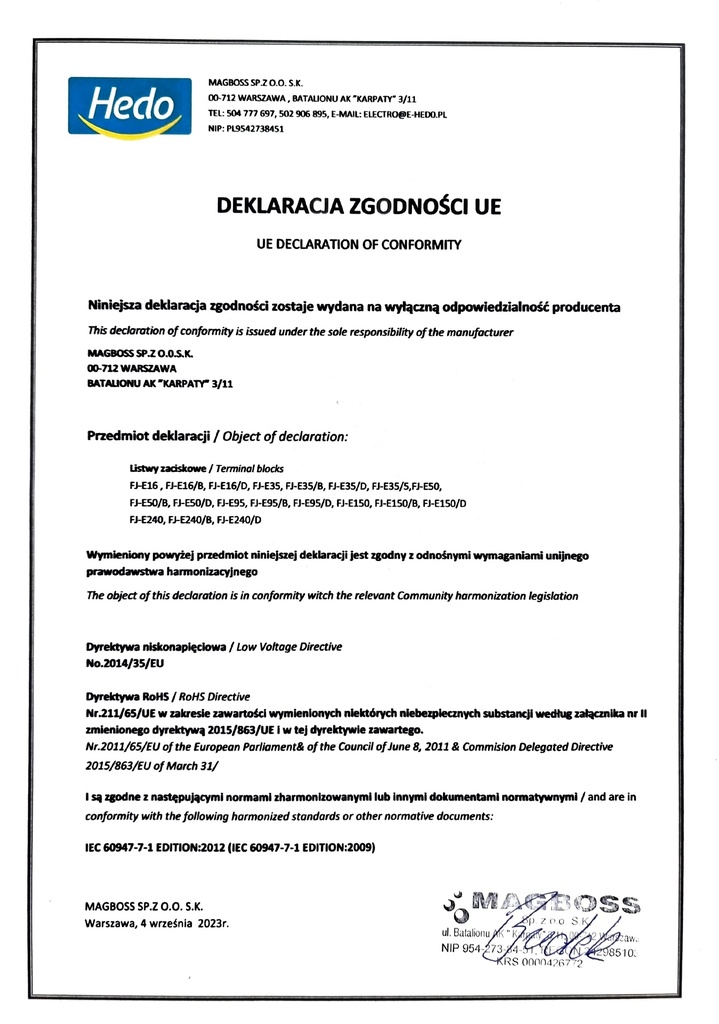

• Normy: IEC/EN 60947-7-1, IEC/EN 61238-1
• Certyfikaty i oznaczenia: CB, CE, RoHS

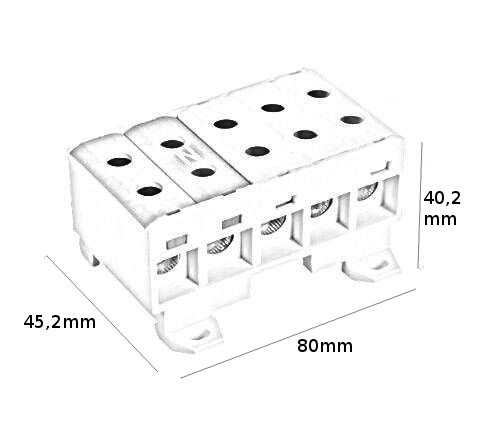

• Wymiary: 80 × 45,2 × 40,2 mm
• Masa: 0,1172 kg
• Opakowanie: 3 szt. w pudełku, 99 szt. w kartonie zbiorczym

Zastosowanie

• punkty rozdzielcze w rozdzielnicach głównych i piętrowych niskiego napięcia,
• łączenie aluminiowych kabli zasilających z miedzianymi przewodami odpływów,
• rozdział i oznaczenie torów L, N i PE w szafach sterowniczych i złączach kablowych,
• obwody prądu stałego instalacji fotowoltaicznych i magazynów energii w granicach napięcia izolacji 1500 V DC.

Montaż

• Odłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem pracy.
• Zatrzaśnij listwę na szynie DIN w obudowie rozdzielnicy.
• Zdejmij izolację na długość podaną na etykiecie zacisku; przewody aluminiowe przygotuj zgodnie z zaleceniami producenta kabla.
• Dokręć śruby kluczem dynamometrycznym momentem: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).
• Sprawdź docisk przewodów przy przeglądach okresowych rozdzielnicy.

Informacje dotyczące bezpieczeństwa

• Montaż i podłączenie wykonuje osoba z uprawnieniami elektrycznymi, wyłącznie przy odłączonym napięciu.
• Nie przekraczaj prądu znamionowego (135 A Cu / 120 A Al), napięcia izolacji 1000 V AC / 1500 V DC ani zakresu przekrojów 2,5–35 mm² (Cu) i 2,5–35 mm² (Al).
• Stosuj momenty dokręcania z dokumentacji – zbyt słaby docisk grozi przegrzaniem styku, zbyt mocny uszkodzeniem przewodu lub zacisku.
• Instaluj wewnątrz obudowy rozdzielnicy, w miejscu suchym i chronionym przed kurzem. Nie używaj uszkodzonej listwy.

PowerGO dostarcza listwy zaciskowe razem z kompletnymi rozwiązaniami: projektuje i buduje rozdzielnice nn, dobiera i uruchamia kompensatory mocy biernej SVG oraz realizuje instalacje fotowoltaiczne i magazyny energii – z doborem przekrojów, zabezpieczeń i osprzętu łączeniowego.
