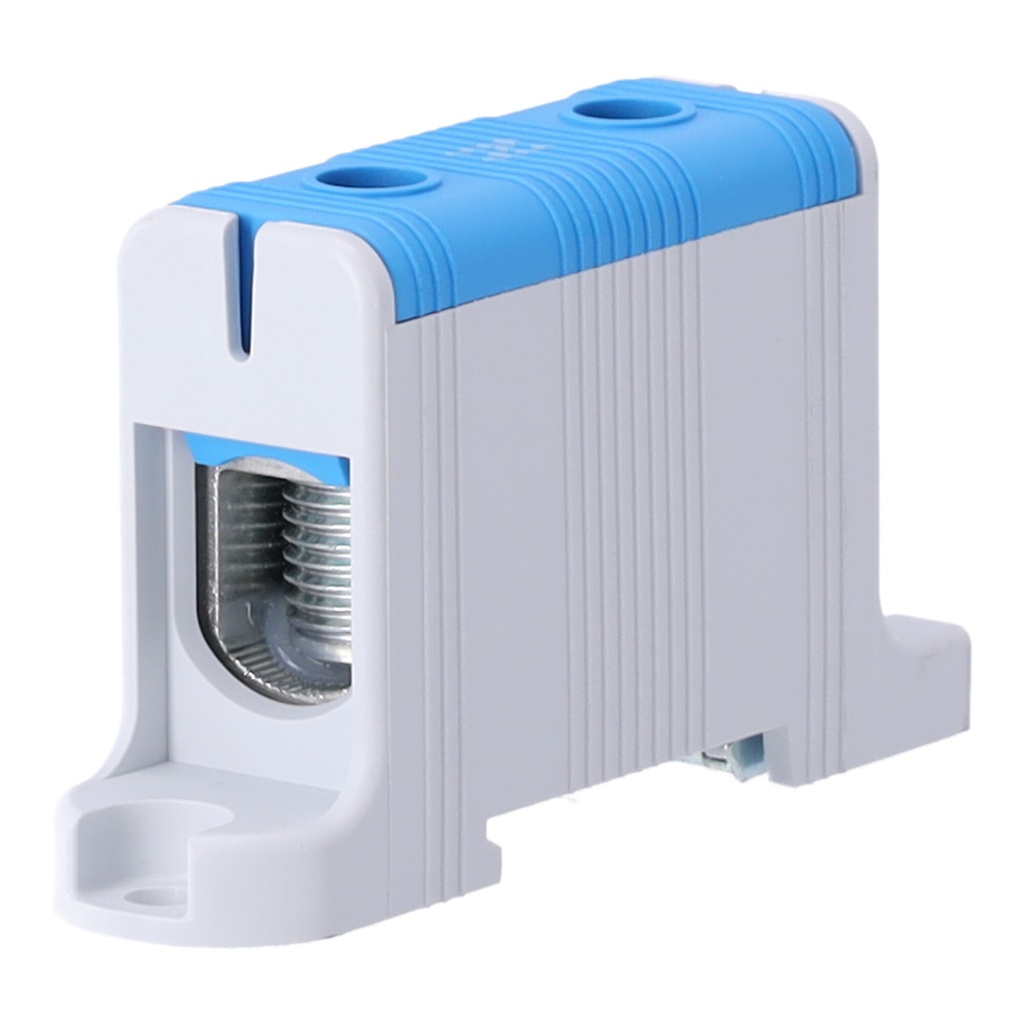

Blok rozdzielczy (listwa zaciskowa) Onesto FJ-E95/B to jednotorowa przelotowa listwa zaciskowa do łączenia przewodów miedzianych i aluminiowych o przekroju 16–95 mm² (Cu i Al). Obudowa z samogasnącego poliamidu PA66 V0 ma kolor niebieski – do oznaczenia przewodu neutralnego N. Prąd znamionowy wynosi 245 A dla przewodów Cu i 220 A dla przewodów Al, a napięcie znamionowe izolacji 1000 V AC / 1500 V DC.
Szyna prądowa z aluminium cynowanego i deklarowana zgodność z normami IEC/EN 60947-7-1 oraz IEC/EN 61238-1 pozwalają łączyć aluminiowe kable zasilające z miedzianymi przewodami rozdzielnicy w jednym punkcie. Montaż na szynie DIN i zaciski śrubowe M5 upraszczają budowę punktów rozdzielczych.

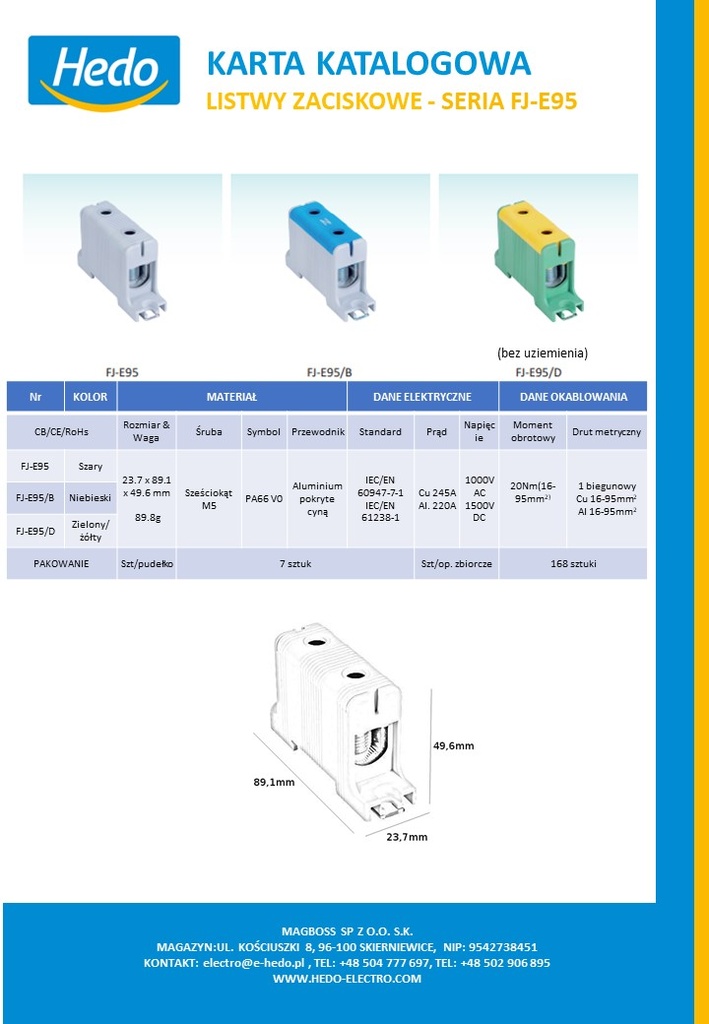

Dane techniczne
- Liczba torów: 1
- Przekrój przewodu Cu: 16–95 mm²
- Przekrój przewodu Al: 16–95 mm²
- Maks. przekrój przewodu: 95 mm²
- Prąd znamionowy (Cu): 245 A
- Prąd znamionowy (Al): 220 A
- Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
- Moment dokręcania: 20 Nm (16–95 mm²)
- Śruba zaciskowa: sześciokąt M5
- Szyna prądowa: aluminium cynowane
- Materiał obudowy: poliamid PA66 V0
- Kolor: niebieski
- Montaż: szyna DIN (zatrzask)
- Normy: IEC/EN 60947-7-1, IEC/EN 61238-1

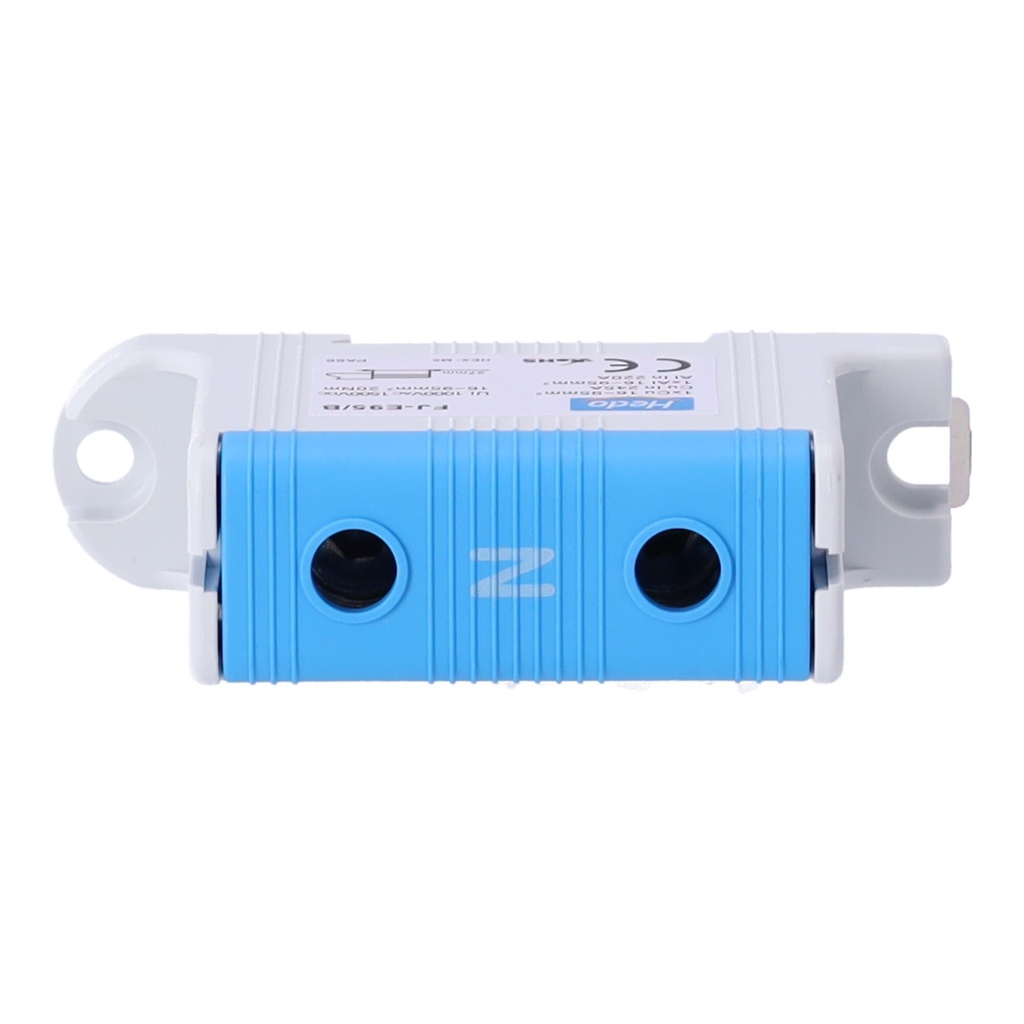

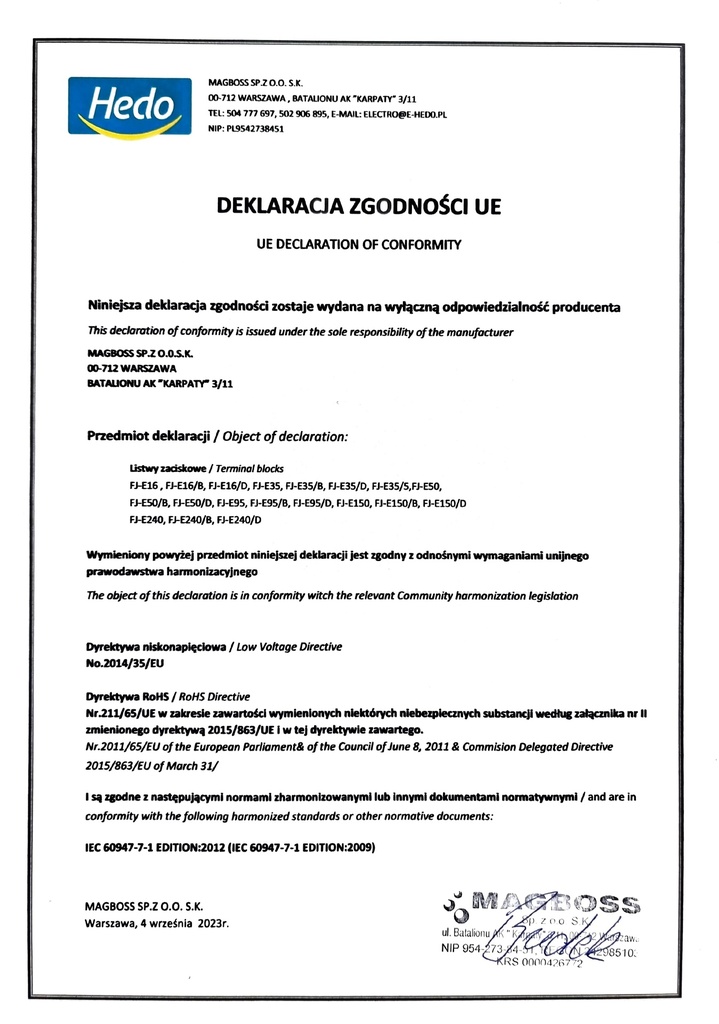

- Certyfikaty i oznaczenia: CB, CE, RoHS

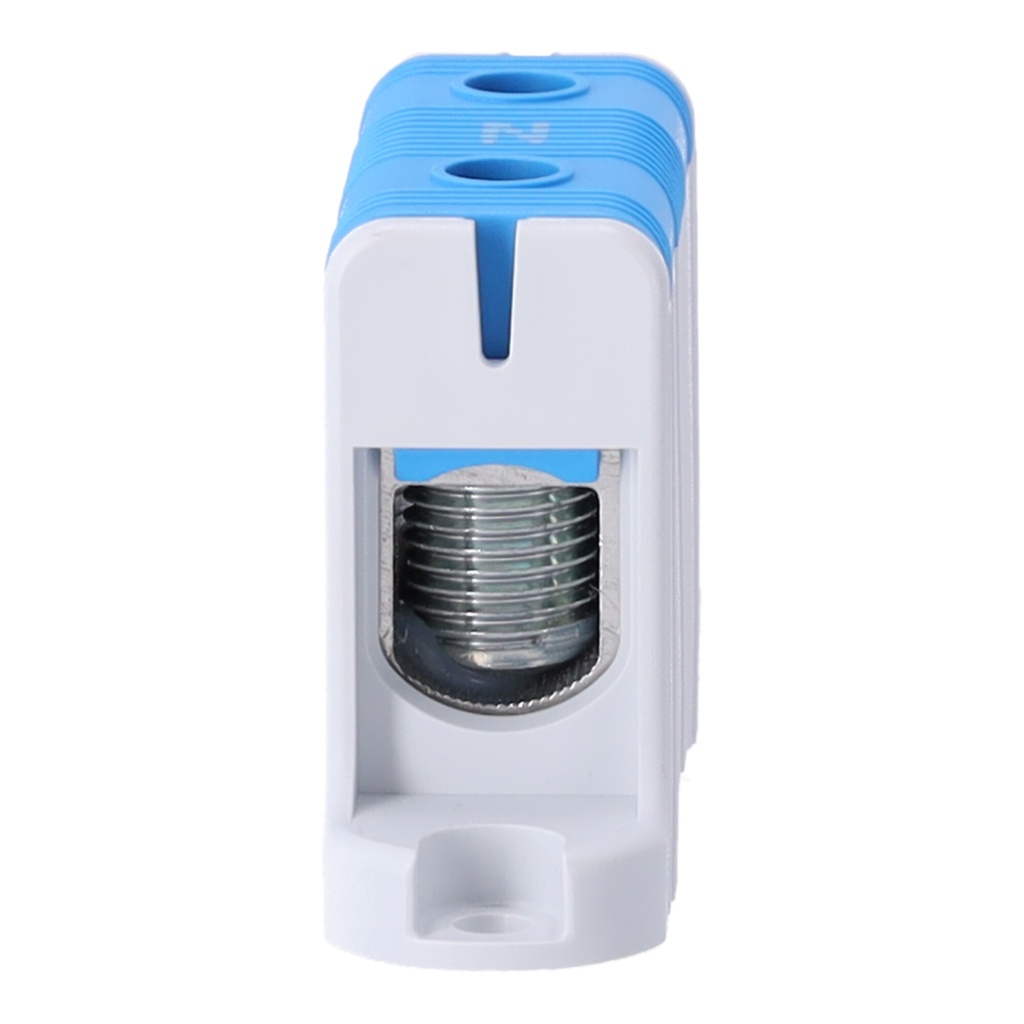

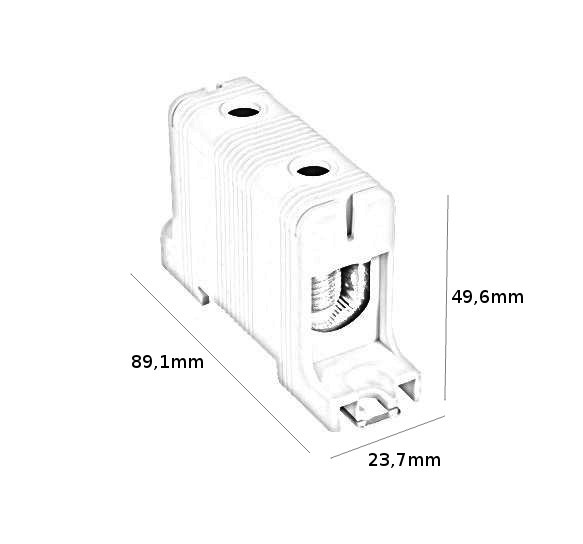

- Wymiary: 23,7 × 89,1 × 49,6 mm
- Masa: 0,0898 kg
- Opakowanie: 7 szt. w pudełku, 168 szt. w kartonie zbiorczym
Zastosowanie
- punkty rozdzielcze w rozdzielnicach głównych i piętrowych niskiego napięcia,
- łączenie aluminiowych kabli zasilających z miedzianymi przewodami odpływów,
- rozdział i oznaczenie torów L, N i PE w szafach sterowniczych i złączach kablowych,
- obwody prądu stałego instalacji fotowoltaicznych i magazynów energii w granicach napięcia izolacji 1500 V DC.
Montaż
- Odłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem pracy.
- Zatrzaśnij listwę na szynie DIN w obudowie rozdzielnicy.
- Zdejmij izolację na długość podaną na etykiecie zacisku; przewody aluminiowe przygotuj zgodnie z zaleceniami producenta kabla.
- Dokręć śruby kluczem dynamometrycznym momentem: 20 Nm (16–95 mm²).
- Sprawdź docisk przewodów przy przeglądach okresowych rozdzielnicy.
Informacje dotyczące bezpieczeństwa
- Montaż i podłączenie wykonuje osoba z uprawnieniami elektrycznymi, wyłącznie przy odłączonym napięciu.
- Nie przekraczaj prądu znamionowego (245 A Cu / 220 A Al), napięcia izolacji 1000 V AC / 1500 V DC ani zakresu przekrojów 16–95 mm² (Cu) i 16–95 mm² (Al).
- Stosuj momenty dokręcania z dokumentacji – zbyt słaby docisk grozi przegrzaniem styku, zbyt mocny uszkodzeniem przewodu lub zacisku.
- Instaluj wewnątrz obudowy rozdzielnicy, w miejscu suchym i chronionym przed kurzem. Nie używaj uszkodzonej listwy.
