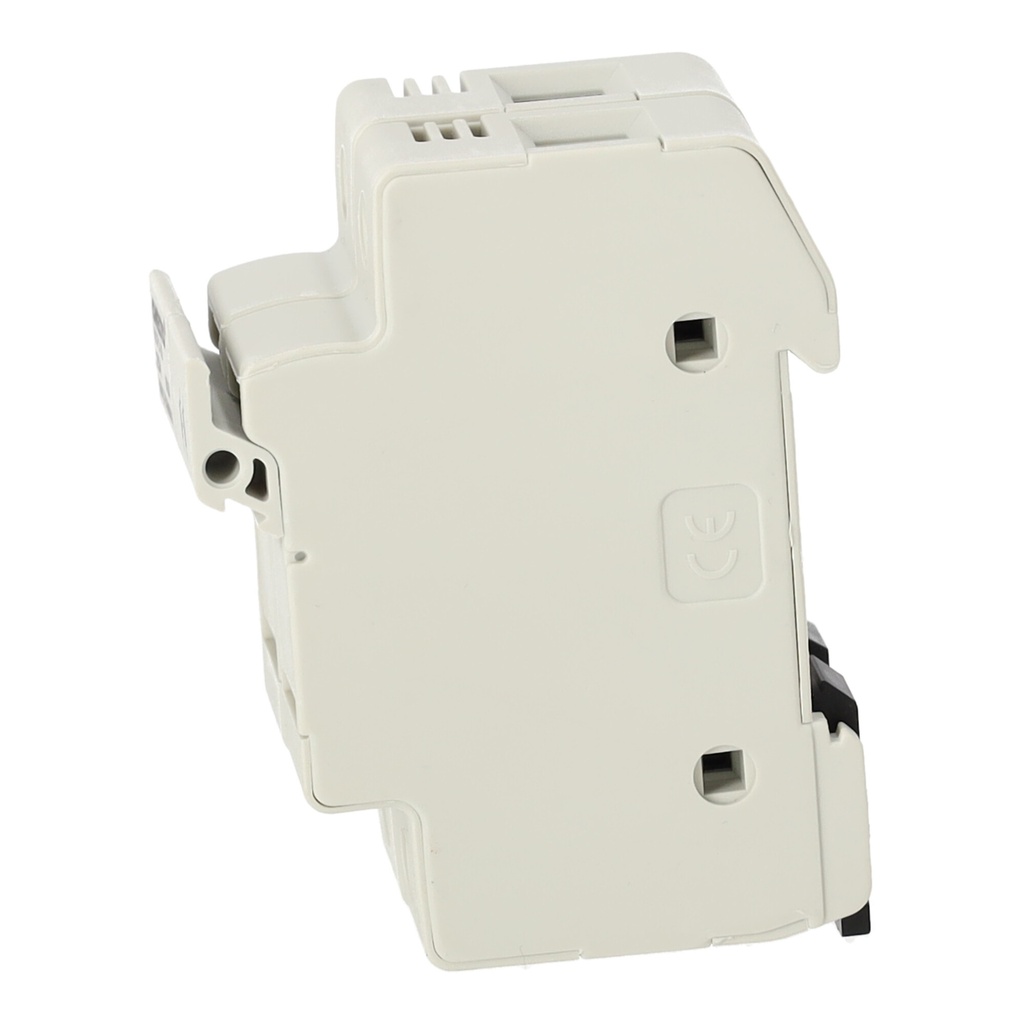

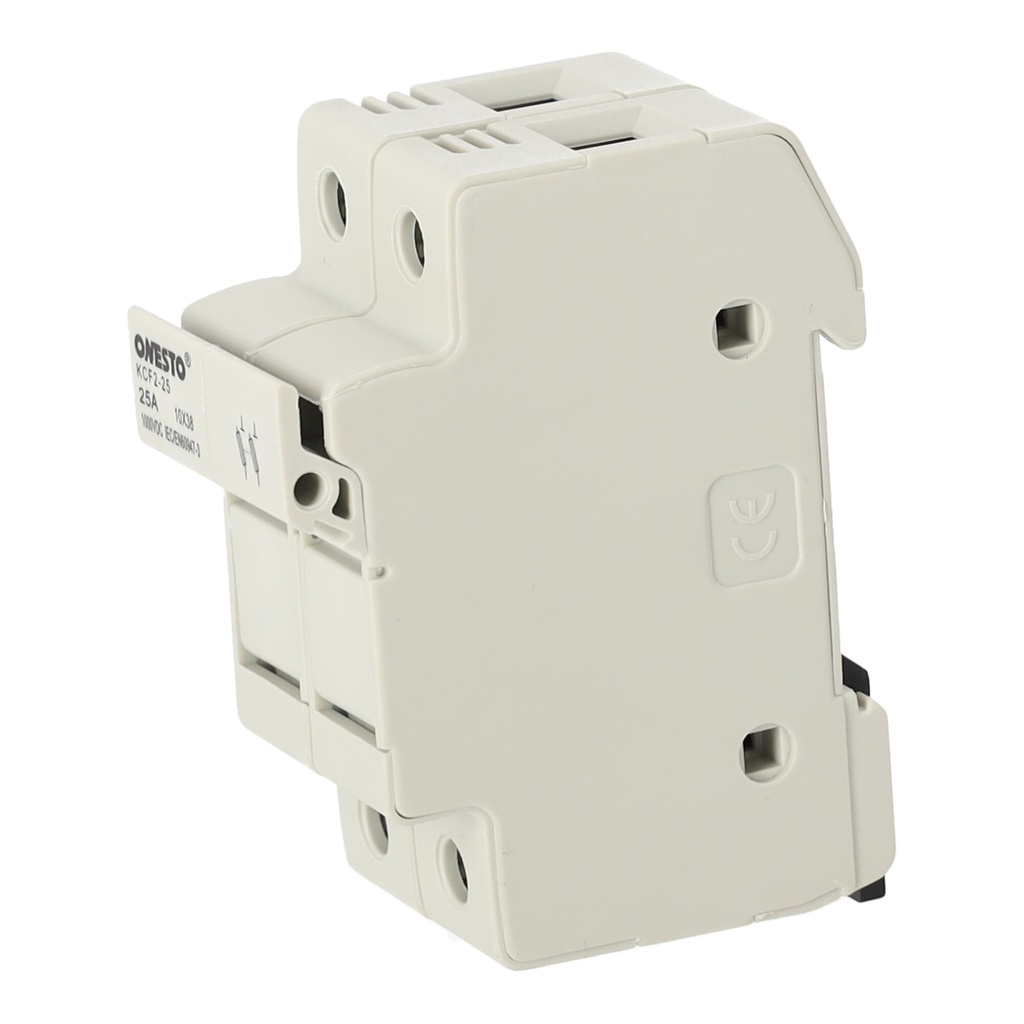

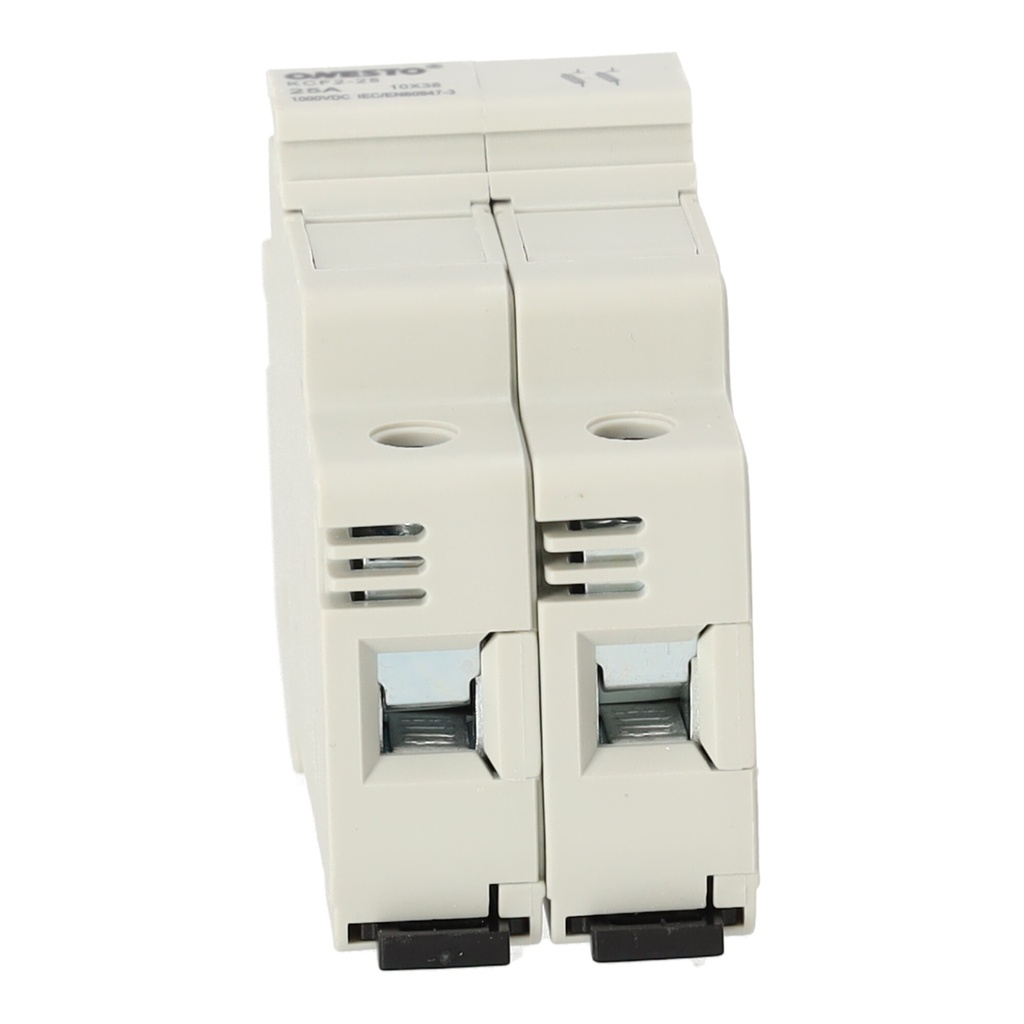

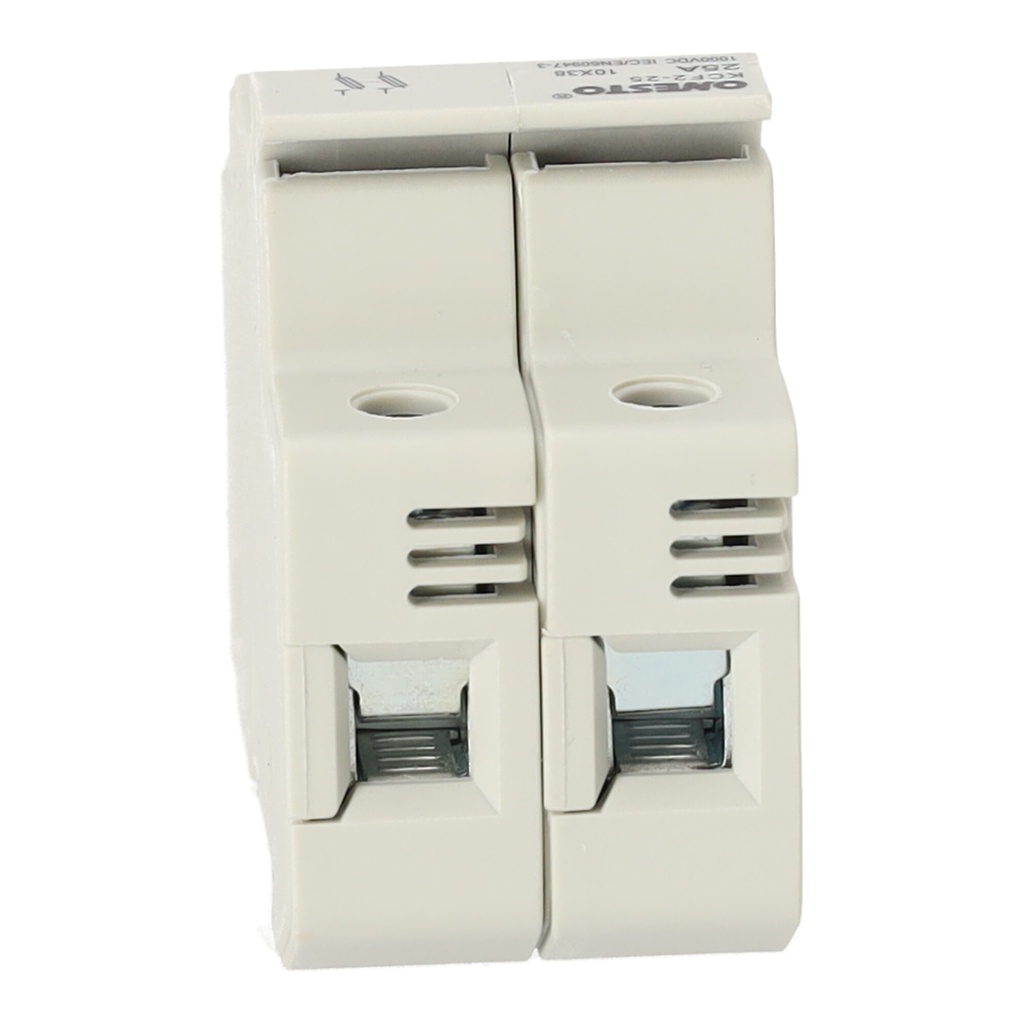

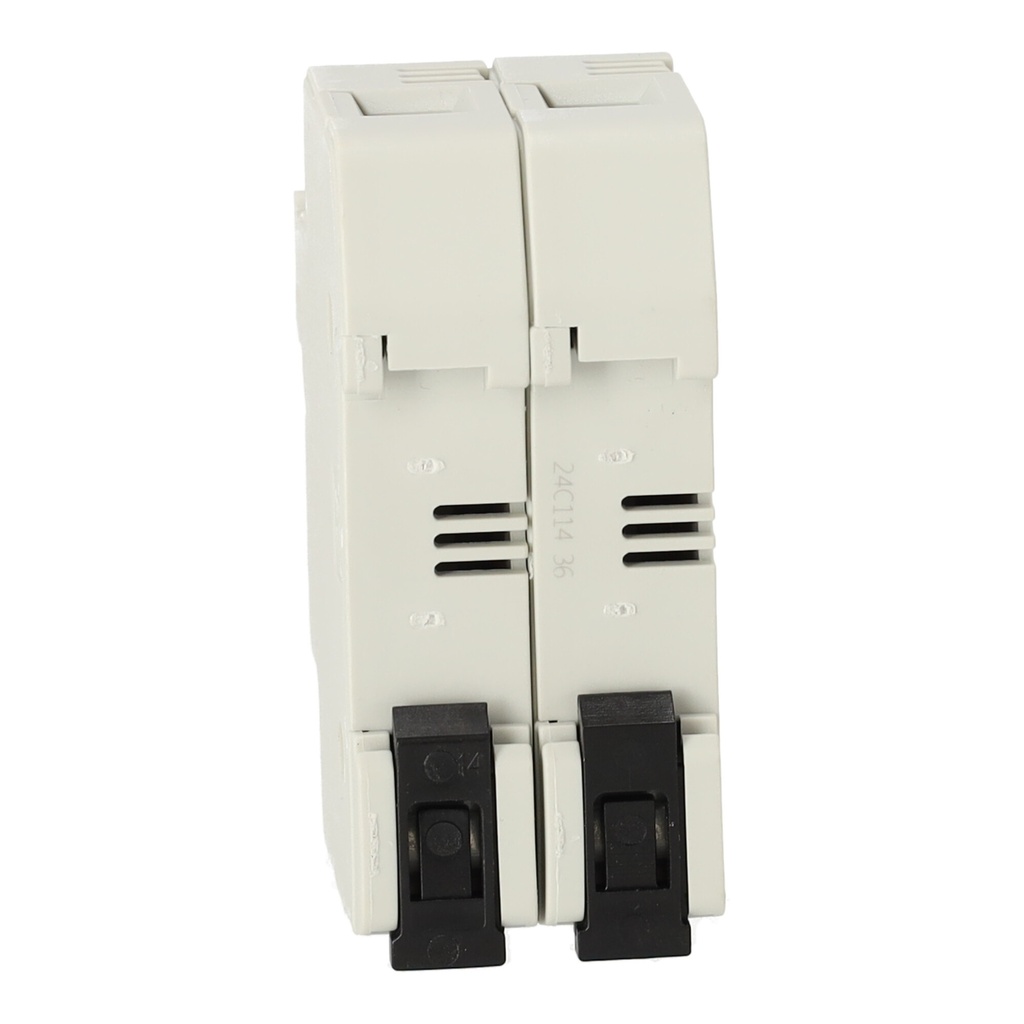

Podstawa bezpiecznikowa Onesto KCF2-25 10×38 2P 1000 V DC

Podstawa bezpiecznikowa Onesto KCF2-25 10×38 2P 1000 V DC to dwubiegunowa podstawa bezpiecznikowa do wkładek cylindrycznych 10×38 mm, na napięcie znamionowe 1000 V DC. Służy do zabezpieczenia obu biegunów (+ i −) jednego stringu w rozdzielnicach DC instalacji fotowoltaicznych i umożliwia bezpieczną wymianę wkładki po otwarciu uchylnej oprawy.

Podstawa współpracuje z wkładkami PV 10×38 mm 1000 V DC, np. Onesto PVCF10 (3–25 A). Prąd znamionowy podstawy nie jest podany w danych dostawcy — dobierz wkładkę zgodnie z dokumentacją producenta podstawy.

Dane techniczne

• Rodzaj aparatu: podstawa bezpiecznikowa
• Liczba biegunów: 2P
• Rozmiar wkładki: 10×38 mm
• Napięcie znamionowe Ue: 1000 V DC
• Montaż: szyna DIN 35 mm
• Kolor: jasny szary
• Opakowanie jednostkowe: 1 szt.

Zastosowanie

• rozdzielnice DC i skrzynki przyłączeniowe (combiner box) instalacji fotowoltaicznych,
• sekcje bezpiecznikowe stringów i pól (array) przed falownikiem,
• obwody prądu stałego do 1000 V DC wymagające zabezpieczenia wkładką 10×38 mm,
• rozbudowa istniejących rozdzielnic PV o kolejne zabezpieczone stringi.

Montaż

• Przed pracą odłącz stringi (rozłącznik DC) i sprawdź brak napięcia — łuk prądu stałego nie gaśnie samoczynnie.
• Zatrzaśnij podstawę na szynie DIN 35 mm w obudowie rozdzielnicy DC.
• Podłącz przewody do zacisków zgodnie z kierunkiem i biegunowością obwodu; dokręć zaciski i sprawdź pewność połączenia.
• Włóż wkładki 10×38 mm 1000 V DC o prądzie dobranym do stringu i zamknij oprawy.
• Opisz obwody na rozdzielnicy i zmierz napięcie stringów po załączeniu.

Informacje dotyczące bezpieczeństwa

• Montaż i wymianę wkładek wykonuje osoba z uprawnieniami elektrycznymi.
• Nie otwieraj oprawy pod obciążeniem — zdolność łączeniowa podstawy nie jest podana; najpierw wyłącz obwód rozłącznikiem DC.
• Stosuj wyłącznie wkładki 10×38 mm na napięcie co najmniej 1000 V DC; nie przekraczaj napięcia znamionowego podstawy.
• Instaluj w obudowie chroniącej przed wilgocią i zabrudzeniem; nie stosuj podstawy z pękniętą obudową lub śladami przegrzania.
• Zachowaj odstępy od innych aparatów zalecane przez producenta, aby zapewnić odprowadzanie ciepła.
