Przekładnik prądowy z otwieranym rdzeniem PowerUC SCT024TS 200/5 A

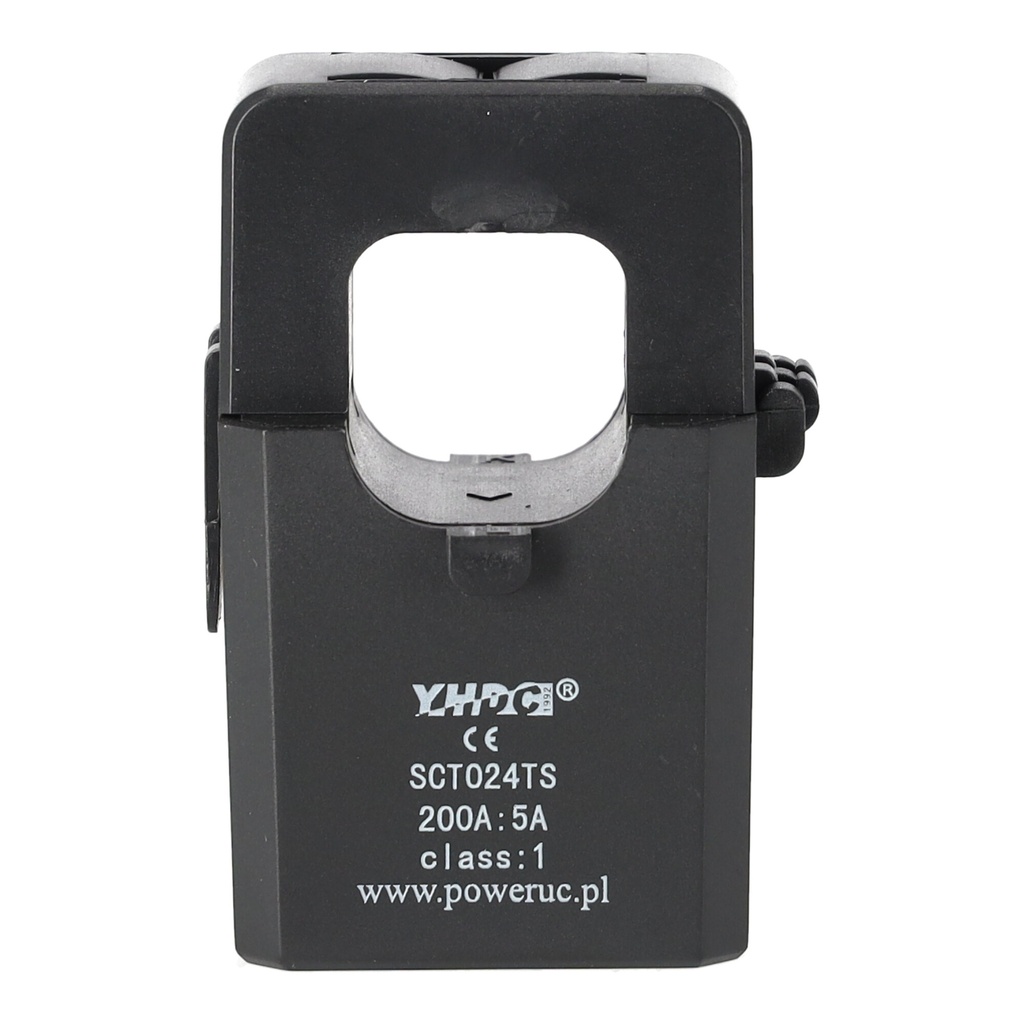

Przekładnik prądowy z otwieranym rdzeniem PowerUC SCT024TS 200/5 A przetwarza prąd do 200 A płynący w przewodzie fazowym na sygnał 5 A dla kompensatora mocy biernej, licznika lub analizatora sieci. Rdzeń dzielony otwiera się o 180° i zamyka zatrzaskiem bezpośrednio na przewodzie, więc montaż w działającej rozdzielnicy nie wymaga rozłączania toru prądowego ani przekładania kabli.

Wykonanie w klasie dokładności 1 z rdzeniem z blachy ze stali krzemowej. Przekładnia 200/5 A (zwojowo 1:40) i otwór Φ24 mm sprawiają, że model pasuje do linii zasilających, w których maksymalny prąd roboczy mieści się w zakresie przekładnika z zapasem — przy doborze do kompensatora SVG zwykle przyjmuje się, że prąd pierwotny przekładnika ma być co najmniej 1,5 raza większy od maksymalnego prądu roboczego (dla 200 A to obwody do ok. 133 A).

Dane techniczne

• Prąd pierwotny: 200 A
• Prąd wtórny: 5 A
• Przekładnia zwojowa: 1:40
• Klasa dokładności: 1
• Moc znamionowa: 2,5 VA

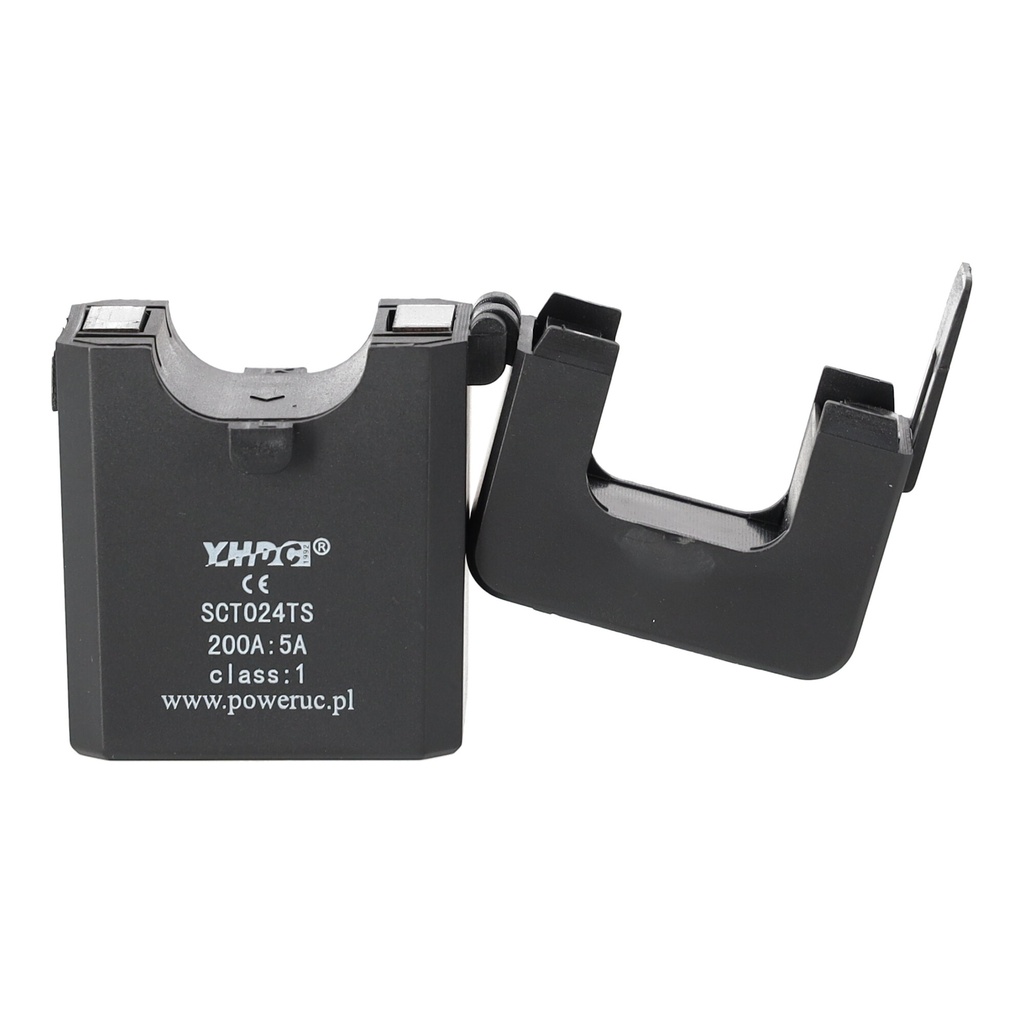

• Typ rdzenia: dzielony (otwierany), kąt otwarcia 180°, zatrzask
• Materiał rdzenia: blacha ze stali krzemowej
• Średnica otworu: 24 mm
• Częstotliwość: 50–60 Hz
• Napięcie robocze: do 720 V (napięcie fazowe, wg danych dystrybutora)
• Wytrzymałość dielektryczna: 3,5 kV AC / 50 Hz / 1 min (wyjście–obudowa)

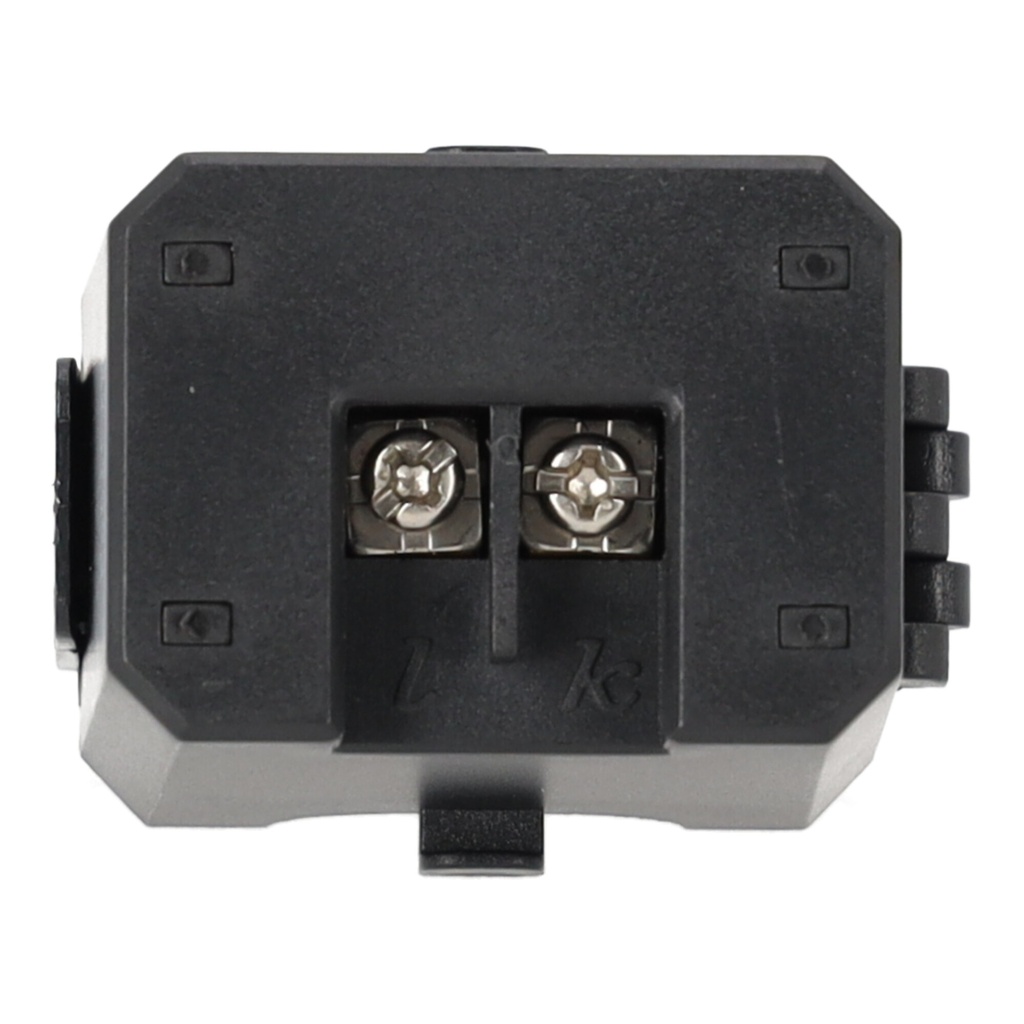

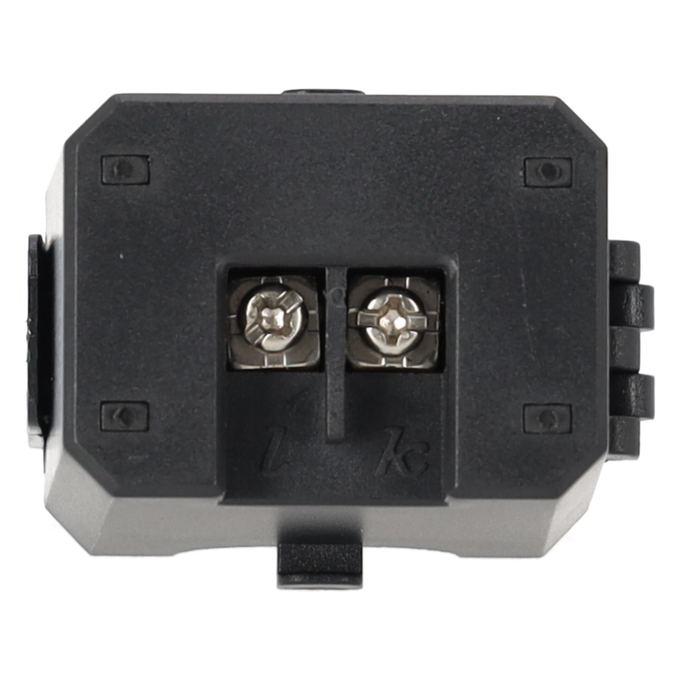

• Przyłącze wtórne: zaciski śrubowe k, l
• Stopień ochrony: IP00
• Temperatura pracy: −25…+60 °C
• Temperatura przechowywania: −30…+90 °C
• Wymiary (szer. × wys. × gł.): 53 × 75 × 41,4 mm
• Masa: 0,204 kg

Zastosowanie

• pomiar prądu dla kompensatorów mocy biernej SVG i filtrów aktywnych APF/AHF,
• zasilanie torów prądowych liczników energii i analizatorów jakości energii,
• doposażenie istniejących rozdzielnic w pomiar bez wyłączania zasilania odbiorów i bez demontażu szyn czy kabli.

Przed zamówieniem porównaj klasę dokładności i moc znamionową z wymaganiami urządzenia, które ma współpracować z przekładnikiem. Część producentów kompensatorów SVG wymaga przekładników klasy 0,5 lub 0,2 i mocy co najmniej 2 VA — wtedy wykonanie klasy 1 nie spełni warunku instrukcji. Przy długich przewodach wtórnych sprawdź też, czy obciążenie obwodu nie przekracza 2,5 VA.

Montaż

• Otwórz rdzeń, załóż go na izolowany przewód fazowy o średnicy zewnętrznej do 24 mm i zamknij zatrzask aż do wyczuwalnego zablokowania.
• Zachowaj kierunek przepływu energii zgodny z oznaczeniem na obudowie (strona źródła – strona odbioru); odwrócony przekładnik daje w kompensatorze błędny znak mocy.
• Przewody wtórne podłącz do zacisków k i l, zanim przez przewód popłynie prąd. Każda faza ma osobny przekładnik o tej samej przekładni.
• Przekładnik wisi swobodnie na przewodzie — zabezpiecz przewody wtórne opaską tak, aby nie obciążały zacisków.

Informacje dotyczące bezpieczeństwa

• Nie dopuszczaj do rozwarcia obwodu wtórnego, gdy w przewodzie płynie prąd — na zaciskach pojawia się wtedy niebezpieczne napięcie. Przed odłączeniem przyrządu zewrzyj zaciski k–l.
• Montaż i podłączenie wykonuje osoba z uprawnieniami elektrycznymi, na przewodzie izolowanym.
• Nie przekraczaj prądu znamionowego 200 A.
• Stopień ochrony IP00 — instaluj wewnątrz rozdzielnicy, chroń przed wilgocią i kurzem.
• Nie demontuj obudowy. Przechowuj poza zasięgiem dzieci.

PowerGO dobiera przekładniki do kompensatorów SVG i filtrów aktywnych na podstawie pomiaru i profilu obciążenia: określa przekładnię dla każdego toru, sprawdza wymagania klasy i mocy w dokumentacji kompensatora, a przy wdrożeniu odpowiada za montaż, kierunek przekładników i uruchomienie układu kompensacji.
